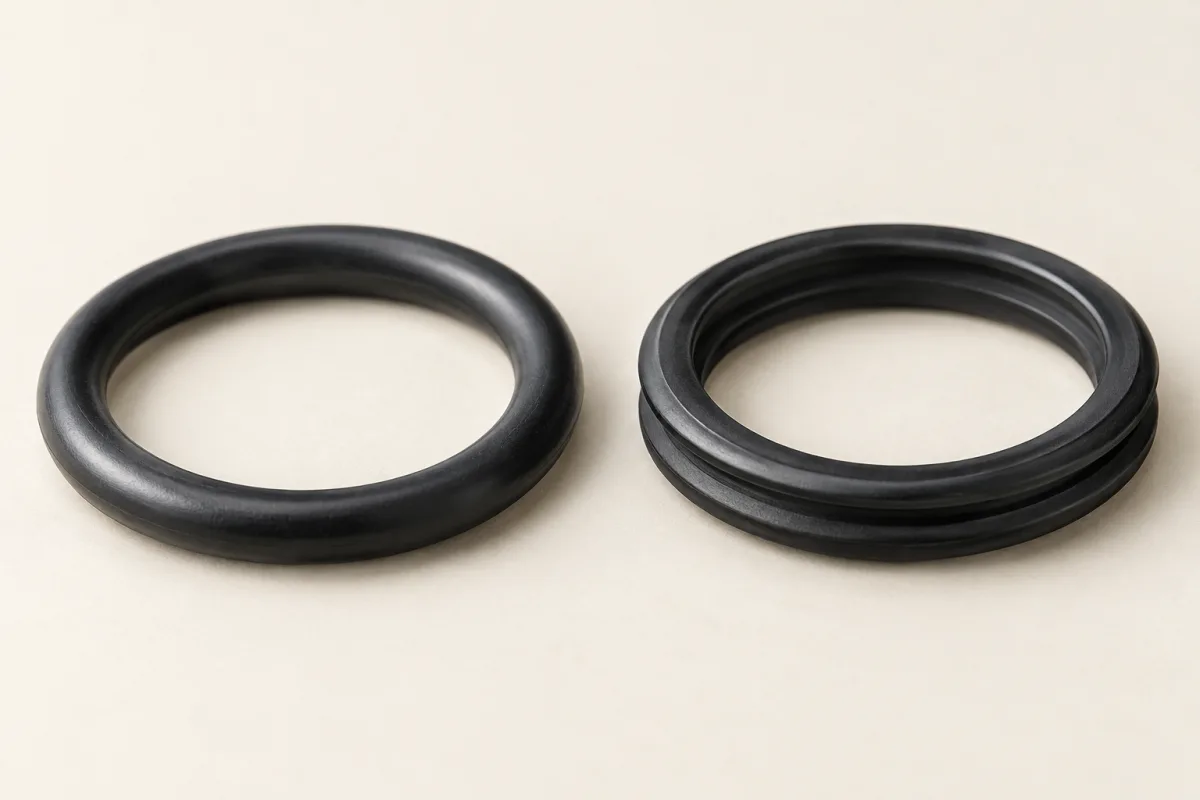

Quad-ring (joint quadrilobe) ou joint torique : quand changer de profil
Le joint quadrilobe n’est pas un joint torique amélioré : c’est la réponse à un problème précis, la torsion en mouvement alternatif. Il apporte deux lignes d’étanchéité par face et ne peut pas rouler dans sa gorge. En statique, il n’apporte rien qui justifie son surcoût.
Ce guide s’applique à toute dimension de joint torique du catalogue, et les matières citées ont chacune leur fiche technique.
Le problème que le quadrilobe résout
Un joint torique posé sur une tige mobile doit glisser dans sa gorge. Il arrive qu’il roule à la place : une portion de sa circonférence avance pendant qu’une autre reste accrochée. La torsion s’accumule tour après tour, et le joint finit par se déchirer en une série de coupures obliques régulières — ce qu’on appelle la rupture en spirale.
C’est un défaut de forme, pas de matière. Un cercle peut rouler ; une section en X ne le peut pas. Ses quatre lobes s’appuient sur les parois de la gorge et bloquent toute rotation de la section sur elle-même. Le quadrilobe supprime donc mécaniquement le mode de défaillance, sans qu’il soit besoin de changer de matière ou d’améliorer la lubrification.
Quand y penser
Vous avez déjà changé la matière, augmenté la dureté, amélioré la lubrification et soigné l’état de surface, et les joints reviennent toujours avec des coupures obliques. C’est le signal : le problème est le profil, pas le reste.
Ce que la section en X change
| Critère | Joint torique | Quadrilobe |
|---|---|---|
| Lignes de contact par face | Une | Deux |
| Aptitude à rouler dans la gorge | Oui, c’est le défaut | Non, bloquée par les lobes |
| Étanchéité à pression nulle | Bonne | Meilleure |
| Étanchéité sous pression | Excellente | Excellente |
| Friction en dynamique | Plus élevée | Plus faible à serrage égal |
| Rétention de lubrifiant | Faible | Bonne : les creux entre lobes font réservoir |
| Sensibilité à la ligne de moulure | Sur la face d’étanchéité | Dans les creux, hors zone de contact |
| Prix | Référence | × 2 à × 3 |
| Disponibilité | Universelle | Limitée aux dimensions courantes |
Deux lignes de ce tableau sont plus importantes que les autres. La rétention de lubrifiant d’abord : les creux entre les lobes retiennent un film qui alimente en permanence les portées, ce qui réduit l’usure sur les mouvements lents. La position de la ligne de moulure ensuite : sur un joint torique, la bavure de moulage tombe sur la surface d’étanchéité ; sur un quadrilobe, elle se trouve dans un creux et ne gêne pas.
Ce qu’il n’apporte pas
- Aucune résistance chimique ni thermique supplémentaire. Les matières sont les mêmes, les plages aussi.
- Aucune résistance à l’extrusion supplémentaire. Sur un jeu trop grand pour la pression, un quadrilobe extrude comme un joint torique, et la réponse reste la bague anti-extrusion.
- Aucun gain en statique. Un couvercle, une bride, un bouchon n’ont aucun mouvement à accommoder : le joint torique y est parfait et coûte trois fois moins.
- Aucune tolérance supplémentaire aux défauts de surface. Une portée rayée détruit les deux profils de la même façon.
Il faut aussi mentionner un inconvénient réel : le quadrilobe se monte moins facilement. Sa section n’étant pas symétrique de révolution, il peut se poser de travers dans sa gorge, lobes en biais. La lubrification et le contrôle visuel avant fermeture sont donc plus importants que sur un joint torique.
Les cotes de gorge
Les quadrilobes sont fabriqués aux dimensions des séries de joints toriques, ce qui permet de les substituer dans une gorge existante. La substitution n’est pourtant pas totalement neutre : à cote extérieure égale, la section en X n’occupe pas le même volume qu’un cercle, et le taux de remplissage change.
- Le taux d’écrasement visé reste comparable à celui d’un joint torique, dans les mêmes plages par application.
- Le taux de remplissage doit être revérifié : la section quadrilobe occupe moins de surface qu’un disque de même diamètre circonscrit, ce qui laisse un peu plus de volume libre.
- La largeur de gorge et les rayons de fond restent ceux du joint torique de même dimension.
- Le sens de pose n’a pas d’importance : le profil est symétrique.
En pratique, une substitution dans une gorge conçue pour un joint torique fonctionne dans la très grande majorité des cas. C’est d’ailleurs la façon habituelle de traiter un problème de torsion sur un montage existant : on change le joint, pas la pièce.
Où il est réellement justifié
| Situation | Verdict |
|---|---|
| Tige de vérin à course longue et mouvement lent | Justifié — c’est le cas d’école |
| Mouvement alternatif avec ruptures en spirale répétées | Justifié |
| Arbre tournant à vitesse modérée | Souvent justifié : friction et usure réduites |
| Mouvement à basse pression, étanchéité au repos critique | Justifié : deux lignes de contact |
| Montage statique, couvercle, bouchon, bride | Non justifié |
| Raccord vissé | Non justifié, et souvent indisponible dans la dimension |
| Haute pression avec jeu important | Non : c’est une bague anti-extrusion qu’il faut |
| Contrainte chimique ou thermique | Non : c’est la matière qu’il faut changer |
Les autres profils que l’on rencontre
Le quadrilobe n’est pas la seule alternative au profil circulaire. Trois autres formes apparaissent régulièrement, chacune pour un motif distinct.
| Profil | Ce qu’il apporte | Domaine |
|---|---|---|
| Joint torique | Simplicité, disponibilité, coût | Statique et dynamique modérée |
| Quadrilobe, joint en X | Anti-torsion, deux lignes de contact | Mouvement alternatif et rotatif |
| Joint carré ou rectangulaire | Volume important, tenue à la pression | Statique, gorges larges |
| Joint à lèvre | Effet auto-serrant sous pression, racleur | Dynamique haute pression, un seul sens |
| Joint torique enrobé | Inertie chimique totale | Statique, milieux agressifs |
Le joint carré est parfois proposé comme substitut économique au joint torique. Il présente un défaut sérieux en dynamique : ses arêtes vives concentrent les contraintes et il tolère très mal le désalignement. En statique dans une gorge large, il fait le travail ; ailleurs, il vaut mieux s’en abstenir.
La décision
- 1
Le montage est-il dynamique ?
Si non, restez au joint torique. Aucun argument ne justifie le surcoût en statique.
- 2
Observez le joint défaillant
Coupures obliques régulières : torsion, le quadrilobe est la réponse. Bord effrangé d’un côté : extrusion, c’est une bague qu’il faut. Aplati sans rappel : rémanence, c’est la matière ou le serrage.
- 3
Vérifiez la disponibilité dans votre dimension
Les quadrilobes existent principalement dans les dimensions courantes. Sur une cote rare, la fabrication spéciale peut coûter plus cher que de résoudre le problème autrement.
- 4
Revérifiez le taux de remplissage
Rapide, et cela évite la mauvaise surprise sur une gorge déjà bien remplie.
Questions fréquentes
Quelle différence entre un quad-ring et un joint torique ?
La section. Celle du joint torique est un cercle, celle du quadrilobe une forme en X à quatre lobes. Il en résulte deux lignes de contact sur chaque face au lieu d’une, et une section qui ne peut pas rouler sur elle-même.
Un quad-ring étanche-t-il mieux ?
À basse pression, oui : ses deux lignes de contact par face donnent une meilleure étanchéité au repos. Sous pression, la différence s’efface — le joint torique devient très efficace dès que la pression le plaque contre sa portée.
Peut-on remplacer un joint torique par un quad-ring de même dimension ?
Souvent oui : les quadrilobes sont fabriqués aux dimensions AS568 et se logent dans les mêmes gorges. Il faut vérifier le taux de remplissage, la section quadrilobe occupant un volume légèrement différent, et refaire le calcul de serrage.
Existe-t-il un joint torique carré ?
Ce qu’on appelle « joint torique carré » est un joint à section carrée, ou square ring. Il se loge dans les mêmes gorges qu’un joint torique de même section et donne une surface de contact plus large, utile sur les portées rayées ou les grands diamètres. Il ne résout pas la torsion en dynamique comme le quadrilobe : il roule aussi mal qu’un cercle, voire plus mal. Réservez-le au statique. Le joint plat, lui, est une rondelle : ce n’est ni l’un ni l’autre.
Le quad-ring coûte-t-il plus cher ?
Oui, en général deux à trois fois plus, et il est moins largement disponible. Sur un montage statique, ce surcoût n’achète rien ; sur une tige de vérin qui casse ses joints en spirale, il se rembourse au premier remplacement évité.
Mis à jour le 28/08/2026. Valeurs indicatives : les essais restent à mener dans les conditions réelles d'emploi.
