Correspondances

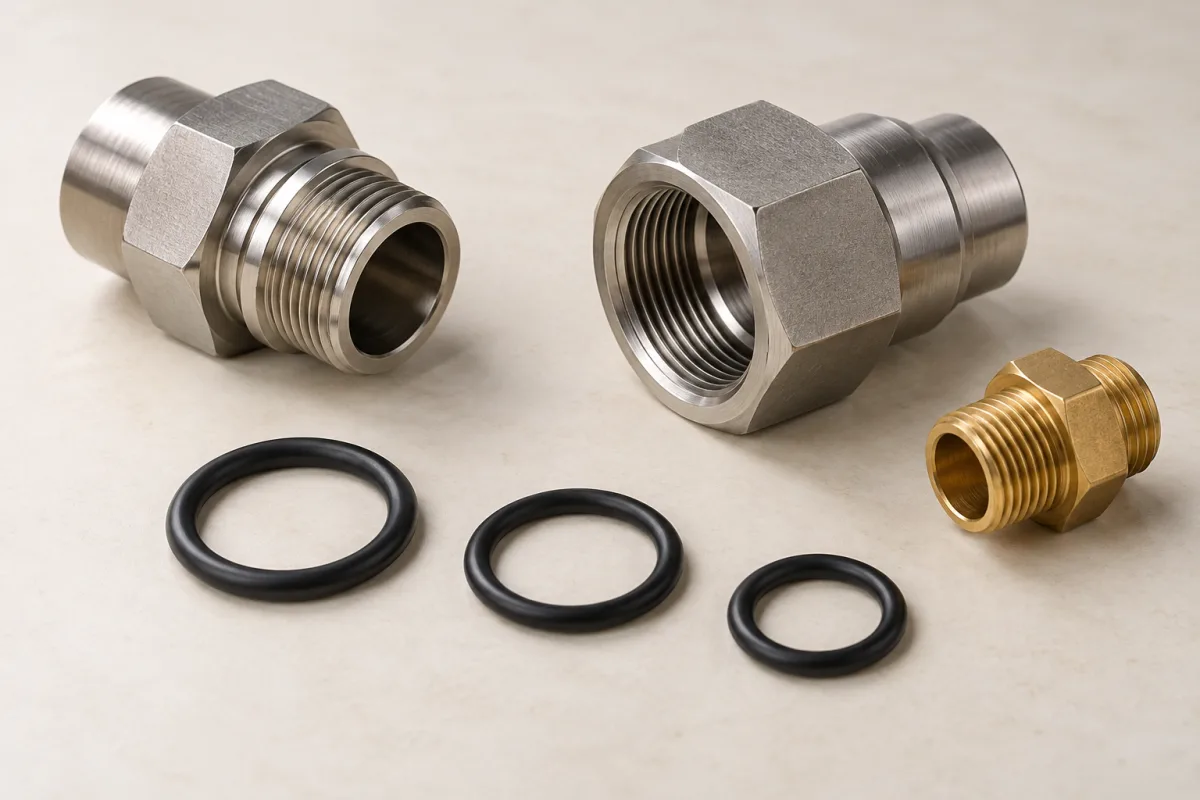

Joints toriques de raccord

Sur un circuit hydraulique, on connaît rarement la cote du joint. On connaît le filetage du bouchon, ou le diamètre extérieur du tube. Deux normes font la correspondance : ISO 6149 pour les filetages métriques à portée conique, ISO 8434-1 pour les raccords à cône 24° sur tube métallique.

Ces tables n'existaient jusqu'ici qu'en anglais, dans les manuels techniques des fabricants. Les voici en français, avec la fiche complète de chaque cote.

ISO 6149

Filetage	Ø intérieur	Tore	Fiche
M8x1	6,1 mm	1,6 mm	Fiche
M10x1	8,1 mm	1,6 mm	Fiche
M12x1.5	9,3 mm	2,2 mm	Fiche
M14x1.5	11,3 mm	2,2 mm	Fiche
M16x1.5	13,3 mm	2,2 mm	Fiche
M18x1.5	15,3 mm	2,2 mm	Fiche
M20x1.5	17,3 mm	2,2 mm	Fiche
M22x1.5	19,3 mm	2,2 mm	Fiche
M27x2	23,6 mm	2,9 mm	Fiche
M33x2	29,6 mm	2,9 mm	Fiche
M42x2	38,6 mm	2,9 mm	Fiche
M48x2	44,6 mm	2,9 mm	Fiche
M60x2	56,6 mm	2,9 mm	Fiche

ISO 8434-1

Tube Ø ext.	Série	Ø intérieur	Tore	Fiche
Tube 6 mm	L	4,5 mm	1,5 mm	Fiche
Tube 8 mm	L	6,5 mm	1,5 mm	Fiche
Tube 10 mm	L	8 mm	1,5 mm	Fiche
Tube 12 mm	L	10 mm	1,5 mm	Fiche
Tube 15 mm	L	12 mm	2 mm	Fiche
Tube 18 mm	L	15 mm	2 mm	Fiche
Tube 22 mm	L	20 mm	2 mm	Fiche
Tube 28 mm	L	26 mm	2 mm	Fiche
Tube 35 mm	L	32 mm	2,5 mm	Fiche
Tube 42 mm	L	38 mm	2,5 mm	Fiche
Tube 16 mm	S	13 mm	2 mm	Fiche
Tube 20 mm	S	16,3 mm	2,4 mm	Fiche
Tube 25 mm	S	20,3 mm	2,4 mm	Fiche
Tube 30 mm	S	25,3 mm	2,4 mm	Fiche
Tube 38 mm	S	33,3 mm	2,4 mm	Fiche
