Durée de vie d’un joint torique : défaillances et stockage

Quand on parle de durée de vie d’un joint torique, deux questions différentes se cachent derrière la même formule. La première : combien de temps tient-il une fois monté ? La seconde : combien de temps reste-t-il bon dans son sachet ? Les réponses n’ont ni les mêmes causes, ni les mêmes ordres de grandeur.

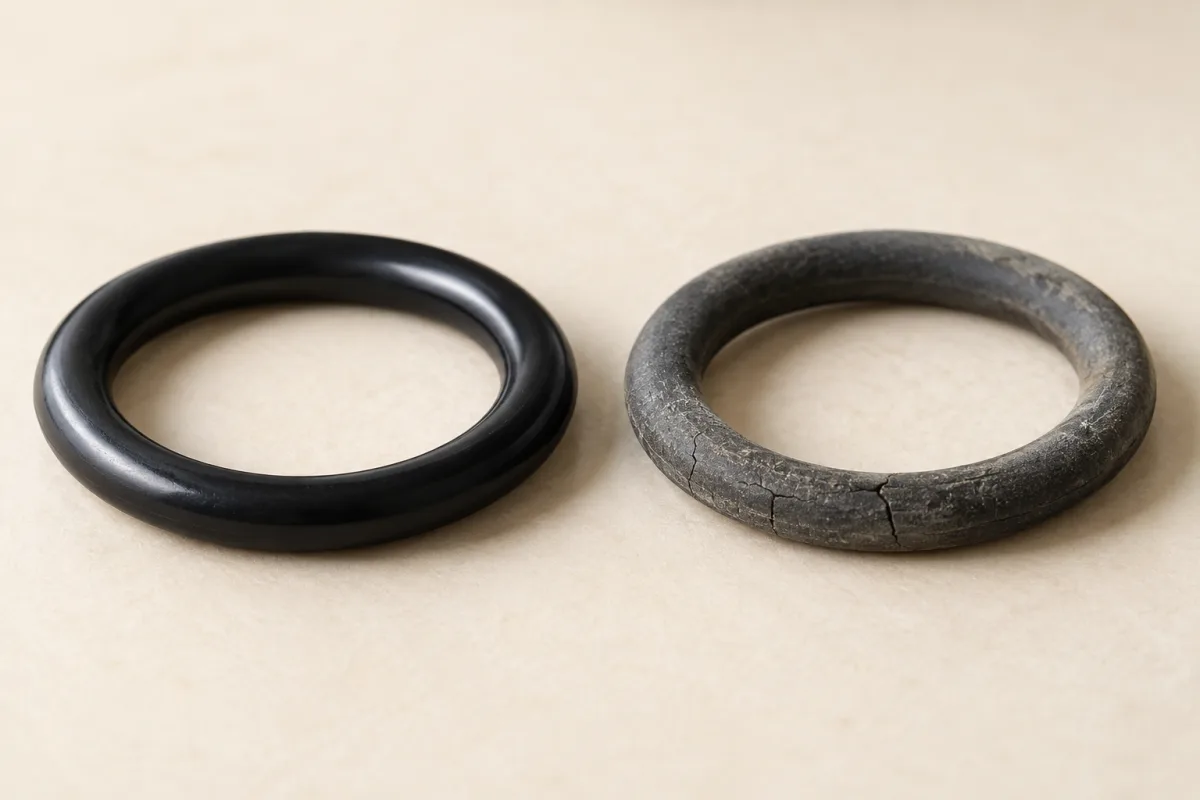

En service, la durée de vie dépend presque entièrement des conditions d’emploi et se compte en heures de fonctionnement. En stock, elle dépend de la famille chimique et se compte en années. Un joint peut parfaitement mourir en trois mois sur une machine chaude alors que son jumeau resté au magasin sera encore bon dix ans plus tard.

Voici le tableau à garder sous la main. Il se lit en partant de ce que vous avez sous les yeux, pas de ce que vous supposez. Sortez le joint entier, essuyez-le, regardez-le sur toute sa circonférence et comparez.

Un point de méthode : ne jetez jamais le joint défaillant avant de l’avoir regardé. C’est la seule pièce du montage qui porte l’enregistrement de ce qui s’est passé, et un remplacement à l’identique sans diagnostic garantit que le problème reviendra.

Un élastomère maintenu comprimé ne retrouve jamais complètement sa forme. La part qu’il ne récupère pas s’appelle la déformation rémanente, ou compression set, et elle augmente avec la température et la durée. Quand elle dépasse la marge d’écrasement du montage, le contact devient insuffisant et le joint fuit — souvent sans que rien d’autre n’ait changé.

C’est la signature typique de la fuite qui apparaît après plusieurs mois de fonctionnement normal. Le joint est intact, propre, sans entaille : simplement aplati. La réponse n’est pas de remonter le même modèle, mais de choisir une matière à meilleure tenue, ou de revoir le serrage pour ménager de la marge.

Régler le serrage pour garder de la marge →

Sous pression, le joint est poussé vers l’interstice entre les deux pièces. Si cet interstice est trop large pour la pression et la dureté, une partie du joint s’y engage et se fait cisailler à chaque cycle. Le bord prend un aspect dentelé caractéristique, toujours du côté opposé à la pression.

C’est le mode de défaillance le plus facile à corriger, parce qu’il dépend de trois paramètres entièrement maîtrisables : le jeu radial, la pression maximale et la dureté du joint. Une extrusion signifie que l’un des trois est hors des clous.

• —Le jeu se recalcule sur les bornes défavorables des tolérances, pas sur les cotes nominales.
• —La pression à retenir est la pointe, y compris les coups de bélier, pas la pression de service.
• —Monter d’une dureté fait gagner environ 50 % de jeu admissible ; poser une bague anti-extrusion permet d’aller bien au-delà.

Les seuils exacts et le choix d’une bague →

Elle ne concerne que les montages dynamiques en translation, typiquement une tige de vérin. Au lieu de glisser dans sa gorge, le joint roule sur lui-même : une partie de sa circonférence avance pendant qu’une autre reste accrochée. La torsion accumulée finit par le déchirer en une série de coupures obliques régulières.

Les causes sont connues et se cumulent souvent : course longue, mouvement lent, lubrification insuffisante, état de surface irrégulier, joint de trop grande section, ou pression insuffisante pour plaquer franchement le joint d’un côté.

Quand elle se répète, la bonne réponse n’est pas de changer de matière mais de changer de profil : un joint quadrilobe, avec ses quatre lobes, ne peut pas rouler. C’est précisément le problème pour lequel il a été conçu.

Quand passer au joint quadrilobe →

Le vieillissement d’un élastomère est une réaction chimique, et comme toute réaction chimique, sa vitesse suit approximativement la loi d’Arrhenius. La règle empirique qui en découle est brutale et remarquablement fiable dans le domaine d’emploi normal d’une matière.

Deux conséquences pratiques. D’abord, c’est la température locale du joint qui compte, pas celle du fluide au thermomètre : un joint près d’une paroi chaude ou dans une zone morte peut vivre vingt degrés au-dessus de la valeur affichée. Ensuite, réduire la température de service est souvent moins cher que monter en gamme de matière — quand c’est possible.

1. 1

   Sortez le joint entier et repérez son orientation

   Notez de quel côté était la pression avant de le retirer. La moitié du diagnostic dépend de savoir quel bord regardait quoi.

2. 2

   Mesurez le tore et comparez au nominal

   Plus de 10 % en trop : gonflement chimique. Moins de 10 % : perte de matière ou dégradation. Aplati d’un rapport constant sur deux faces : rémanence.

3. 3

   Passez la circonférence entière sous les doigts

   Un défaut localisé sur quelques millimètres pointe le montage ou un défaut d’usinage. Un défaut réparti tout autour pointe le fluide, la température ou le dimensionnement.

4. 4

   Regardez la gorge, pas seulement le joint

   Rayures, arêtes vives, dépôts, corrosion, particules. La gorge est aussi souvent coupable que la matière.

5. 5

   Reconstituez l’historique thermique et de pression

   Pointes, cycles, arrêts. Une défaillance survenue après un changement de régime n’a presque jamais une autre cause que ce changement.

6. 6

   Ne changez qu’un paramètre à la fois

   Matière, dureté, ou géométrie. Changer les trois simultanément vous prive de toute information si le problème persiste.

Mesurer un joint déposé sans se tromper →

Un joint neuf vieillit aussi, plus lentement, sous l’effet de l’oxygène, de l’ozone, de la lumière et de la chaleur. La norme ISO 2230, complétée en Allemagne par la DIN 7716, classe les élastomères en trois groupes et fixe pour chacun une durée de stockage initiale et une prolongation possible après contrôle.

Le point saillant de ce tableau : le polyuréthane est le plus fragile au stockage alors qu’il est l’un des plus robustes en service. Il craint l’hydrolyse, et un stock humide le dégrade avant même qu’il ne soit monté.

• —Température inférieure à 25 °C, et jamais sous 15 °C sans laisser les joints revenir à l’ambiante avant montage.
• —Humidité relative sous 70 %, à l’abri de toute condensation.
• —À l’abri de la lumière, et particulièrement des UV et des tubes fluorescents.
• —Loin de toute source d’ozone : moteurs électriques, soudure à l’arc, lampes à décharge, appareils à haute tension.
• —À plat et sans contrainte : ni suspendus à un clou, ni pliés, ni empilés sous charge. Un joint stocké tendu prend un pli permanent.
• —En sachet polyéthylène opaque, jamais en film PVC souple — les plastifiants du PVC migrent dans l’élastomère.
• —Séparés par matière et par lot, avec la date de réception visible. Le premier entré doit être le premier sorti.

La question du remplacement préventif se tranche en comparant deux coûts : celui du joint et de l’intervention d’un côté, celui de la défaillance de l’autre. Le prix du joint lui-même n’entre presque jamais dans l’équation.

Une dernière remarque : un joint qui a fui puis a été resserré n’est pas réparé. Le serrage supplémentaire masque le symptôme quelques semaines et accélère la rémanence. C’est le meilleur moyen de transformer une fuite bénigne en démontage d’urgence.
