Guide technique · 5 min de lecture
Joint torique PTFE et joint enrobé FEP
Trois objets très différents se cachent derrière ces sigles : un joint massif en PTFE, qui n’est pas élastique et se dimensionne autrement ; un joint enrobé FEP, qui a une âme élastomère sous une gaine fluorée ; et un simple revêtement de surface. Confondre les trois conduit à des gorges fausses et à des joints détruits au montage.
Ce guide s’applique à toute dimension de joint torique du catalogue, et les matières citées ont chacune leur fiche technique.

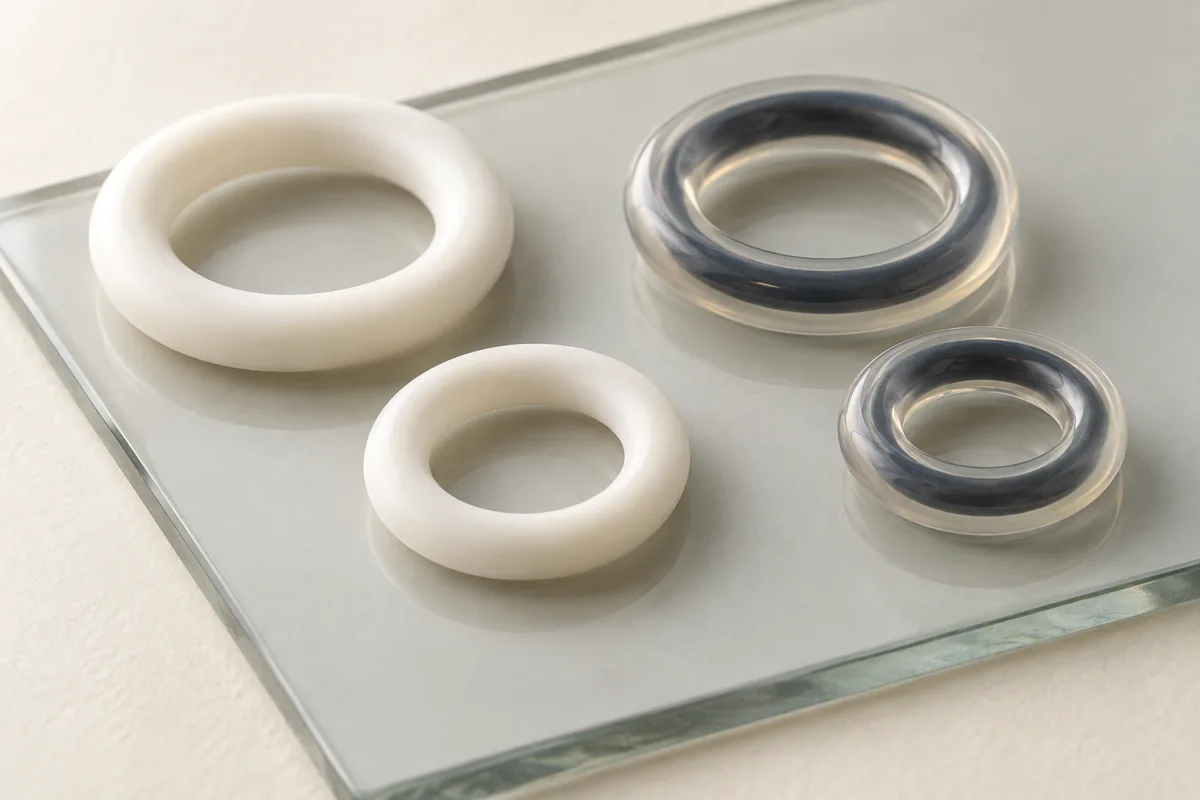

Trois objets, un seul mot
| Objet | Ce que c’est | Élasticité |
|---|---|---|
| PTFE massif | Un anneau usiné ou fritté dans le polymère plein | Aucune : déformation plastique |
| Joint enrobé FEP | Une âme élastomère sous une gaine fluorée continue | Celle de l’âme, atténuée par la gaine |
| Revêtement PTFE | Un film sec appliqué sur un joint élastomère ordinaire | Inchangée : c’est le même joint |
Le troisième n’est pas un joint en PTFE mais un traitement de surface. Il réduit le collant et l’effort de montage, permet la préhension automatisée, et ne change ni la matière ni les cotes. On le mentionne ici parce que la mention « PTFE » sur une fiche produit désigne parfois cela, et rien d’autre.
Le PTFE massif : une autre mécanique
Le PTFE ne se comporte pas comme un caoutchouc. Comprimé, il flue lentement et conserve sa nouvelle forme ; relâché, il ne revient pas. Il n’a donc aucune capacité de rappel pour compenser une dilatation, un desserrage ou l’usure des surfaces.
Cela ne l’empêche pas d’étancher, mais impose deux conditions : un serrage maintenu par la structure — un écrou, une bride, un ressort —, et un écrasement bien plus faible que sur un élastomère, sous peine de le déformer irrémédiablement au premier montage.
| Tore | Élastomère | Écrasement | PTFE massif | Écrasement |
|---|---|---|---|---|
| 1,78 mm | 1,30 × 2,70 mm | 27,0 % | 1,60 × 2,00 mm | 10,1 % |
| 2,62 mm | 2,00 × 3,60 mm | 23,7 % | 2,35 × 2,90 mm | 10,3 % |
| 3,53 mm | 2,70 × 5,10 mm | 23,5 % | 3,15 × 3,90 mm | 10,8 % |
| 5,33 mm | 4,30 × 7,10 mm | 19,3 % | 4,80 × 5,90 mm | 9,9 % |
| 6,99 mm | 5,80 × 9,30 mm | 17,0 % | 6,30 × 7,70 mm | 9,9 % |
Profondeur × largeur. La gorge PTFE est plus profonde et nettement plus étroite : plus profonde parce que l’écrasement visé est deux fois moindre, plus étroite parce que le PTFE n’a pas besoin de place pour se déformer.
La leçon principale de ce tableau : une gorge dessinée pour un élastomère détruit un joint PTFE, et une gorge dessinée pour du PTFE ne comprime pas assez un élastomère. Les deux ne sont pas interchangeables, même à dimension identique.
Ce que le PTFE apporte, et à quel prix
- Une inertie chimique quasi totale. Il résiste à pratiquement tous les acides, bases et solvants industriels. C’est son argument central.
- Une plage de température de −200 à +260 °C, la plus large de toutes les matières d’étanchéité non métalliques.
- Un coefficient de frottement très bas, qui en fait aussi le matériau des bagues anti-extrusion et des bagues de guidage.
- Une absence de vieillissement : il ne craint ni l’ozone, ni les UV, ni le stockage.
En contrepartie : pas de rappel élastique, un fluage sous charge maintenue, une sensibilité aux cycles thermiques qui desserrent progressivement l’assemblage, et une dureté qui exige des surfaces bien finies. Le PTFE massif est un choix de dernier recours chimique, pas un choix de confort.
Le joint enrobé FEP : le compromis
L’idée est simple et efficace : prendre un tore élastomère et l’enfermer dans une gaine continue de FEP, un fluoropolymère cousin du PTFE mais thermoformable. L’âme fournit l’élasticité et le rappel, la gaine fournit l’inertie chimique et empêche tout contact entre le fluide et l’élastomère.
Le résultat se dimensionne comme un joint élastomère, ou presque : les profondeurs de gorge sont identiques ou très proches, et la largeur est un peu réduite parce que le joint se déforme moins librement.
| Tore | Élastomère | FEP | Écart |
|---|---|---|---|
| 1,78 mm | 1,30 × 2,70 mm | 1,30 × 2,30 mm | Largeur réduite de 0,40 mm |
| 2,62 mm | 2,00 × 3,60 mm | 2,00 × 3,40 mm | Largeur réduite de 0,20 mm |
| 3,53 mm | 2,70 × 5,10 mm | 2,75 × 4,50 mm | Largeur réduite de 0,60 mm |
| 5,33 mm | 4,30 × 7,10 mm | 4,30 × 6,90 mm | Largeur réduite de 0,20 mm |
| 6,99 mm | 5,80 × 9,30 mm | 5,85 × 9,10 mm | Largeur réduite de 0,20 mm |
Le choix de l’âme n’est pas indifférent. Une âme silicone donne la meilleure élasticité et la meilleure tenue au froid ; une âme fluoroélastomère donne une meilleure tenue en température et un rappel plus ferme. Comme le fluide ne touche jamais l’âme, ce choix se fait uniquement sur les propriétés mécaniques et thermiques.
La contrainte qui surprend : le diamètre minimal
Une gaine de quelques dixièmes de millimètre ne peut pas être cintrée indéfiniment. Chaque section a donc un diamètre intérieur minimal réalisable, en dessous duquel la gaine se plisse ou se fissure. C’est la limite qui décide le plus souvent de la faisabilité.
| Tore | Ø intérieur minimal | Gaine | Tolérance sur le tore |
|---|---|---|---|
| 1,60 mm | 7,60 mm | 0,20 mm | ± 0,10 mm |
| 1,78 mm | 7,64 mm | 0,20 mm | ± 0,10 mm |
| 2,62 mm | 9,19 mm | 0,30 mm | ± 0,10 mm |
| 3,53 mm | 12,00 mm | 0,38 mm | ± 0,13 mm |
| 4,50 mm | 15,00 mm | 0,38 mm | ± 0,38 mm |
| 5,33 mm | 18,42 mm | 0,50 mm | ± 0,38 mm |
La gaine s’épaissit avec la section, et la tolérance sur le tore se relâche en conséquence : un joint enrobé est intrinsèquement moins précis qu’un joint moulé.
Deux conséquences de conception. D’abord, il n’existe pas de petit joint enrobé : sous 7 mm de diamètre intérieur, la solution n’est pas réalisable et il faut se rabattre sur un perfluoroélastomère. Ensuite, la tolérance élargie sur la section doit être prise en compte dans le calcul de serrage, faute de quoi le montage peut sortir de sa plage.
Monter un joint enrobé sans le détruire
- Aucun étirement au-delà de quelques pour cent. Le joint se pose, il ne s’enfile pas en force.
- Cône de montage obligatoire sur toute arête à franchir. Ce n’est pas une recommandation : une arête vive fend la gaine, et une gaine fendue laisse le fluide atteindre l’âme.
- Aucun outil métallique pour l’extraction ni le positionnement.
- Contrôle visuel avant fermeture : une gaine blanchie localement signale une amorce de fissure, invisible autrement.
- Montage statique uniquement. Un joint enrobé n’est pas conçu pour le mouvement : la gaine ne résiste pas à l’abrasion répétée.
Choisir entre les trois
| Besoin | Solution |
|---|---|
| Résistance chimique totale, serrage maintenu par la structure | PTFE massif |
| Résistance chimique totale et rappel élastique nécessaire | Joint enrobé FEP |
| Résistance chimique totale sur un petit diamètre | FFKM, faute de mieux |
| Résistance chimique élevée mais pas absolue | FKM de type F ou GF, bien moins cher |
| Réduire l’effort de montage sur un joint ordinaire | Revêtement PTFE sec |
| Éviter l’extrusion sous forte pression | Bague anti-extrusion en PTFE |
Un ordre de grandeur pour arbitrer : le PTFE coûte environ huit fois le prix d’un nitrile, le joint enrobé FEP une vingtaine de fois, le perfluoroélastomère une centaine de fois. Avant de choisir l’une de ces trois voies, il vaut la peine de vérifier qu’un fluoroélastomère de type F ne suffirait pas : il coûte six fois le nitrile et couvre déjà l’essentiel des fluides agressifs.
Questions fréquentes
Un joint en PTFE est-il élastique ?
Non. Le PTFE est un thermoplastique : il se déforme plastiquement et ne rappelle presque pas. Un joint en PTFE massif étanche par conformation sous charge, pas par élasticité, et sa gorge se dimensionne pour environ 10 % d’écrasement au lieu des 20 à 27 % d’un élastomère.
Qu’est-ce qu’un joint enrobé FEP ?
Un tore élastomère — silicone ou fluoroélastomère — enfermé dans une gaine continue de FEP de 0,2 à 0,5 mm. L’âme fournit l’élasticité, la gaine fournit l’inertie chimique. C’est la seule façon d’obtenir à la fois le rappel d’un élastomère et la résistance chimique d’un fluoré.
Peut-on étirer un joint enrobé FEP pour le monter ?
Très peu. La gaine est fine et ne se déforme pas comme un élastomère : au-delà de quelques pour cent d’extension, elle blanchit puis se fissure. C’est pourquoi ces joints ont un diamètre intérieur minimal réalisable pour chaque section.
Quel est le diamètre intérieur minimal d’un joint FEP ?
Il dépend de la section : environ 7,6 mm pour un tore de 1,6 mm, 12 mm pour un tore de 3,53 mm, 18,4 mm pour un tore de 5,33 mm. En dessous, la gaine ne supporte pas la courbure.
Mis à jour le 28/08/2026. Valeurs indicatives : les essais restent à mener dans les conditions réelles d'emploi.
