Joint torique (O-ring)

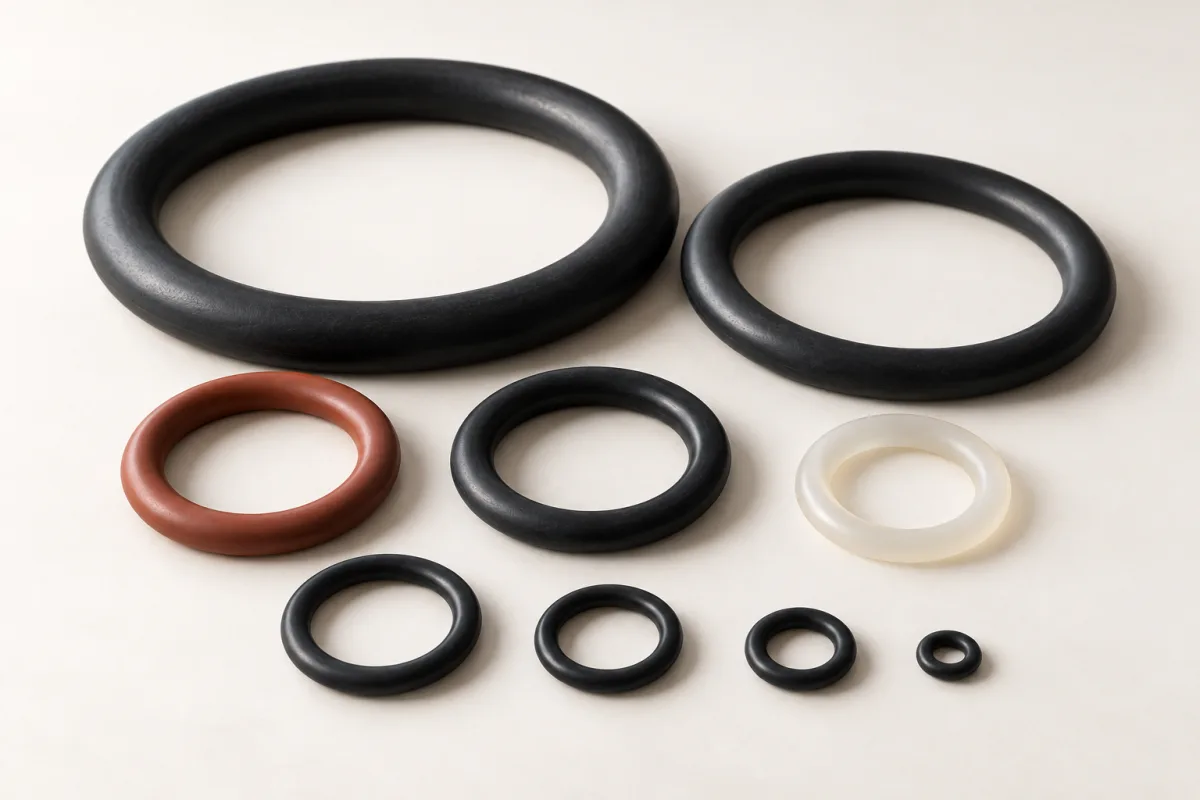

Un joint torique, aussi appelé O-ring ou joint rond, est un anneau en caoutchouc de section circulaire qui étanche en s'écrasant dans son logement. Couvercles, brides, raccords, pistons et tiges de vérin en portent tous. Deux cotes le définissent : le diamètre intérieur Ød1 et le diamètre de tore Ød2 (l'épaisseur du cordon). Le diamètre extérieur se déduit : Ød1 + 2 × Ød2.
4 228 dimensions en NBR, FKM, EPDM ou silicone, vendues à la pièce, au même prix quelle que soit la quantité.
Tapez la cote lue sur le plan ou mesurée au pied à coulisse : diamètre intérieur × tore. Sans cote ? Identifiez le joint depuis la pièce ou retrouvez-le par équipement (pompe de piscine, Kärcher, mitigeur, injecteur, clim).
Par diamètre de tore
Le tore est l'épaisseur du cordon. Mesurez-la, ouvrez sa page, puis choisissez le diamètre intérieur.
1 mm
54 dimensions
1,5 mm
140 dimensions
1,78 mm
82 dimensions
1,8 mm
92 dimensions
2 mm
173 dimensions
2,4 mm
94 dimensions
2,5 mm
181 dimensions
2,62 mm
99 dimensions
2,65 mm
96 dimensions
3 mm
353 dimensions
3,5 mm
462 dimensions
3,53 mm
110 dimensions
3,55 mm
114 dimensions
4 mm
503 dimensions
4,5 mm
130 dimensions
5 mm
397 dimensions
5,3 mm
117 dimensions
5,33 mm
150 dimensions
5,7 mm
159 dimensions
6 mm
266 dimensions
6,99 mm
109 dimensions
7 mm
122 dimensions
8,4 mm
71 dimensions
Par diamètre intérieur
Vous avez mesuré le trou ou l'arbre : entrez le diamètre intérieur, tous tores confondus.
Les cotes les plus demandées
Les dimensions que l'on tape telles quelles : « 18x3 », « 35x4 ». Chacune a sa fiche avec tolérances, gorge, matières et prix.
Le joint torique en cinq questions
- Qu’est-ce qu’un joint torique ?
- Un joint torique, ou O-ring, est un anneau en élastomère de section circulaire. Logé dans une gorge et légèrement écrasé entre deux pièces, il assure l’étanchéité aux liquides et aux gaz. Il se définit par deux cotes : le diamètre intérieur et le diamètre de tore, c’est-à-dire l’épaisseur du cordon. Joint torique ou joint plat ?
- À quoi sert un joint torique ?
- À étancher un assemblage statique (couvercle, bride, bouchon, raccord fileté) ou dynamique (piston, tige de vérin, arbre tournant lent). C’est le joint le plus répandu au monde parce qu’il est bon marché, normalisé et qu’il tient de −60 à 300 °C selon la matière. Monter un joint torique
- Comment mesurer un joint torique ?
- Au pied à coulisse : le diamètre intérieur, joint posé à plat sans le tendre, puis l’épaisseur du cordon. Le diamètre extérieur ne se commande pas, il vaut diamètre intérieur + 2 × tore. Un joint usagé a gonflé ou s’est tassé : mesurez la gorge plutôt que le joint. Le guide de mesure
- Quelle matière pour un joint torique ?
- NBR (nitrile) pour les huiles et l’usage général, EPDM pour l’eau chaude, la vapeur et le chlore, FKM (Viton) pour les carburants et les hautes températures, silicone pour l’alimentaire et le froid, HNBR pour la climatisation automobile. Choisir la matière
- Joint rond, joint caoutchouc rond, joint torique : est-ce la même chose ?
- Oui. « Joint rond » et « joint caoutchouc rond » désignent dans le langage courant le joint torique : un anneau de caoutchouc à section circulaire. À ne pas confondre avec le joint plat, qui est une rondelle de caoutchouc ou de fibre à section rectangulaire, ni avec le joint carré, à section carrée, plus rare. Si la section de votre joint est un cercle, c’est un joint torique. Reconnaître un joint torique d’un joint plat
Par matière
La cote fait entrer le joint, la matière le fait tenir. Le NBR couvre l'usage général ; le reste se choisit selon le fluide et la température.
Joint torique NBR
Caoutchouc nitrile · -30 à 100 °C
Joint torique HNBR
Nitrile hydrogene · -30 à 150 °C
Joint torique FKM
Fluoroelastomere · -20 à 200 °C
Joint torique EPDM
Ethylene propylene diene · -45 à 150 °C
Joint torique VMQ
Silicone · -60 à 230 °C
Joint torique FVMQ
Fluorosilicone · -60 à 200 °C
Joint torique CR
Polychloroprene · -40 à 110 °C
Joint torique FFKM
Perfluoroelastomere · -20 à 327 °C
Toutes les matières, ou partez du fluide à étancher et du secteur d'emploi.
Le tableau des dimensions
Les 4 228 cotes en un seul tableau filtrable par diamètre, tore et norme, avec export CSV.
Ouvrir le tableau des dimensionsPar référence normalisée
Vous lisez une référence sur un plan (AS568-214, NF T 47-501…) plutôt qu'une cote : entrez par la norme.
AS568
370 références
Norme aerospatiale americaine (SAE AS568), la codification de joint torique la plus repandue au monde. 370 dash numbers, cotes d'origine en pouces.
NF T 47-501
532 références
Norme francaise historique. C'est la reference que portent la plupart des plans mecaniques francais, et elle n'a aucune documentation serieuse en ligne.
JIS B 2401
325 références
Norme japonaise, series P (dynamique), G (statique), S (dimensions speciales) et V (brides a vide). Omnipresente sur les machines japonaises.
Bague R
90 références
Codification francaise des bagues R, courante sur les raccords et les circuits hydrauliques.
ISO 3601
349 références
Norme internationale de reference : elle fixe les cotes, les tolerances (partie 1), les logements (partie 2) et les criteres qualite (partie 3).
DIN 3771
359 références
Norme allemande, encore tres utilisee dans toute l industrie europeenne.
BS 1806
357 références
Norme britannique en cotes pouces, proche de l AS568.
BS 4518
203 références
Norme britannique en cotes metriques.
SMS 1586
139 références
Norme suedoise, frequente sur les equipements scandinaves.
Joints de raccord et coffrets
Pour ceux qui connaissent le filetage plutôt que la cote, et pour ceux qui veulent un assortiment.
Joints de raccord
Vous connaissez le filetage de votre bouchon (M12×1,5) ou le diamètre de votre tube, pas la cote du joint. Les tables ISO 6149 et ISO 8434-1 font la correspondance.
Coffrets d'assortiment
Dix boîtes de 275 à 425 joints, en 24 à 32 dimensions. Le contenu exact de chaque coffret, dimension par dimension.
