Joint de climatisation voiture qui fuit : HNBR, R134a, R1234yf et remplacement

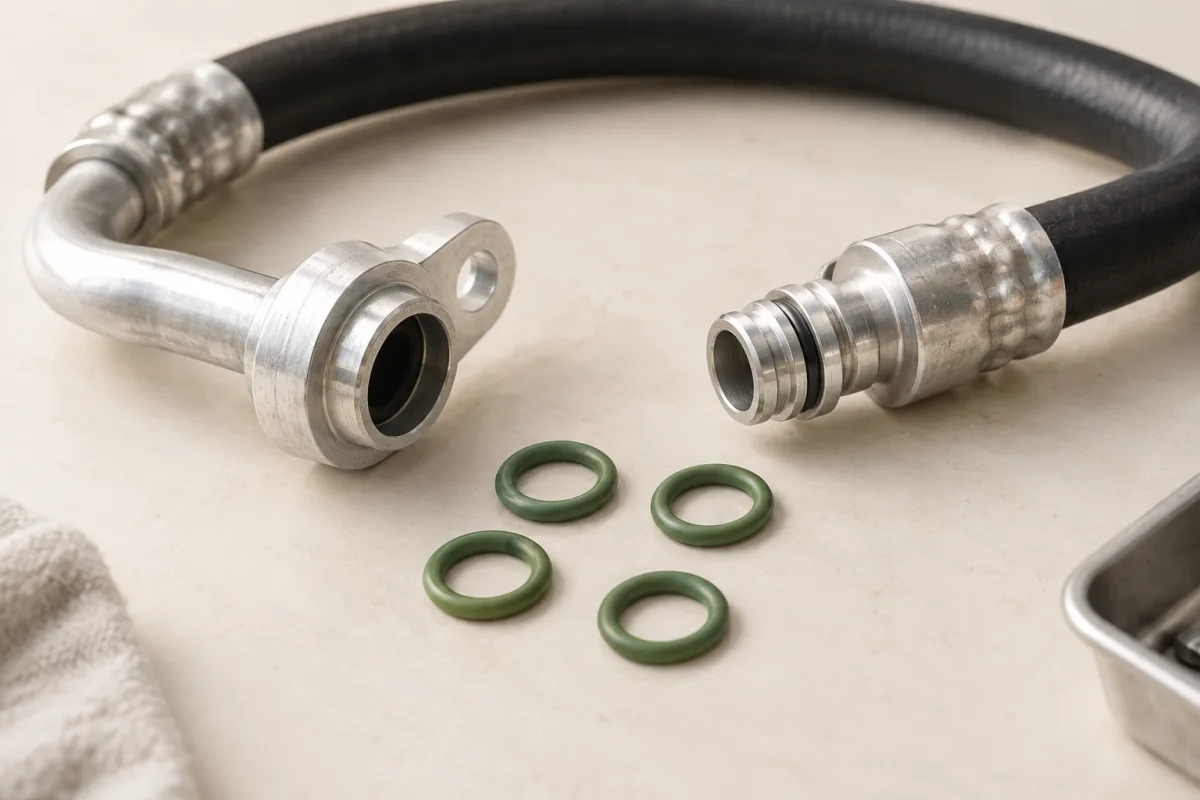

Du HNBR, nitrile hydrogéné, en 70 Shore A, presque toujours teinté en vert. C’est la seule matière courante qui supporte à la fois le fluide frigorigène, l’huile de compresseur PAG et la température du compresseur. Un nitrile standard, noir, monté par économie ou par erreur, durcit sous l’effet combiné du fluide, de l’huile et de la chaleur, se fissure et laisse partir la charge.

• —Matière : HNBR 70, vert ou noir, jamais de NBR standard, de silicone ni d’EPDM.
• —Tailles des raccords de tuyaux : quatre cotes en tore 1,78 mm, du 7,65 mm au 17,17 mm de diamètre intérieur.
• —Lubrification au montage : huile PAG ou POE du circuit, rien d’autre.
• —Fluide : récupération et recharge par un professionnel attesté, le joint lui-même peut être changé sur circuit vidé.

Fiche complète du HNBR →

Un circuit de climatisation combine trois agressions. Le fluide frigorigène, R134a sur les véhicules d’avant 2017, R1234yf ensuite, pénètre les élastomères ordinaires et les fait gonfler ou perméer. L’huile de compresseur, un polyalkylène glycol dit PAG ou un ester POE, circule avec le fluide et imprègne chaque joint. Enfin la température : le compresseur et son refoulement montent au-dessus de 100 °C sous le capot en été, tandis que le détendeur descend sous 0 °C.

Le HNBR est un nitrile dont les doubles liaisons ont été saturées par hydrogénation. Il garde la résistance aux huiles du nitrile et gagne 50 °C de tenue thermique, une résistance à l’ozone excellente là où le NBR est faible, et une bien meilleure tenue aux fluides fluorés. Il coûte environ quatre fois le prix d’un nitrile, ce qui reste négligeable sur une pièce à quelques dizaines de centimes.

Le vert est une convention : les fabricants teintent le HNBR de climatisation pour qu’un mécanicien ne le confonde pas avec un nitrile noir dans le même tiroir. Il existe des HNBR noirs, notamment sur les joints de compresseur d’origine. La couleur aide, la désignation de matière fait foi.

Ce que la couleur d’un joint torique dit, et ne dit pas →

Les raccords de tuyaux de climatisation suivent une désignation d’origine américaine, en seizièmes de pouce du diamètre de tube : #6, #8, #10 et #12. Chaque taille correspond à un joint torique de la série AS568 en tore 1,78 mm. Ce sont les quatre cotes à avoir sous la main pour un circuit courant.

Joint torique 7,65 × 1,78 mm, raccord #6 →

Joint torique 10,82 × 1,78 mm, raccord #8 →

Joint torique 14 × 1,78 mm, raccord #10 →

Joint torique 17,17 × 1,78 mm, raccord #12 →

Le reste du circuit porte des joints moins normalisés. Le compresseur en compte plusieurs sur ses raccords d’aspiration et de refoulement, souvent en tore 2,62 mm ou 3 mm, plus un joint de culasse ou de couvercle de grand diamètre. Le détendeur à bloc porte deux à quatre petits joints, la bouteille déshydratante ou le filtre intégré au condenseur un joint de bouchon, et les capteurs de pression un joint de 8 à 12 mm.

La norme AS568 et ses séries de tore →

Un circuit de climatisation perd naturellement un peu de fluide par perméation à travers les flexibles, quelques dizaines de grammes par an. Au-delà, il y a une fuite, et elle se trouve presque toujours à l’un de ces endroits, dans cet ordre de fréquence.

Le compresseur illustre un point souvent ignoré : son joint d’arbre est lubrifié par l’huile du circuit, et il sèche si la climatisation ne tourne pas. Faire fonctionner la clim dix minutes par mois, y compris en hiver, maintient le joint imprégné et évite la fuite de printemps.

• —La climatisation refroidit moins, puis plus du tout : le pressostat basse pression coupe le compresseur quand la charge est insuffisante.
• —La recharge ne tient pas : un plein qui disparaît en deux à six semaines signe une fuite franche, en général un joint ou une valve.
• —Une trace d’huile aux raccords : le fluide qui s’échappe entraîne l’huile PAG, qui fixe la poussière. Un raccord gras et sale est un raccord qui fuit.
• —Le compresseur s’enclenche et se coupe en boucle : charge trop faible, le circuit oscille autour du seuil du pressostat.
• —Un sifflement au niveau du détendeur à l’arrêt : le circuit se vide côté haute pression.

La localisation se fait au traceur UV, injecté avec la recharge et révélé à la lampe après quelques jours de fonctionnement, ou au détecteur électronique, qui renifle le fluide aux raccords. Le traceur est plus fiable sur les fuites lentes ; le détecteur est plus rapide sur une fuite franche. Une mise en pression à l’azote sec, à 10 bar, reste la méthode de contrôle après réparation, avant le tirage au vide.

L’opération est simple, mais elle est encadrée : le circuit doit être vidé de son fluide avant toute ouverture, et cette récupération se fait à la station de charge, chez un professionnel. Une fois le circuit à pression atmosphérique, le remplacement du joint est une intervention mécanique ordinaire.

1. 1

   Faites récupérer le fluide

   À la station, par un opérateur attesté. Le fluide est pesé et stocké, jamais rejeté à l’air. Notez la quantité récupérée : un écart avec la charge nominale confirme la fuite.

2. 2

   Desserrez le raccord et sortez le joint

   Une seule clé sur l’écrou, une seconde en contre-appui sur le corps. Sortez le joint avec un outil en plastique ou en laiton, pas avec un tournevis qui rayerait la portée.

3. 3

   Nettoyez la portée et la gorge

   Un chiffon non pelucheux et un peu d’huile PAG. Aucun solvant agressif, aucune toile abrasive : une rayure radiale sur la portée d’un raccord de clim est une fuite garantie.

4. 4

   Huilez le joint neuf

   Trempez le joint HNBR dans l’huile du circuit, PAG ou POE selon le véhicule, et posez-le dans sa gorge sans le tordre. Jamais de graisse minérale, ni de graisse silicone : elles contaminent le circuit et l’huile de compresseur.

5. 5

   Serrez au couple

   Un raccord de clim se serre modérément : l’étanchéité vient du joint, pas de l’écrou. L’ordre de grandeur va de 15 N·m sur un #6 à 40 N·m sur un #12 ; la valeur exacte est dans la documentation du véhicule. Un serrage excessif écrase le joint et déforme le raccord en aluminium.

6. 6

   Remplacez le déshydrateur si le circuit est resté ouvert

   Plus de quelques heures à l’air, et le dessicant est saturé d’humidité. Un circuit humide corrode et forme des acides avec le fluide.

7. 7

   Tirez au vide, puis rechargez

   Vide de 30 minutes au moins, test de remontée de pression, puis recharge en masse, à la quantité inscrite sur l’étiquette sous le capot, avec la quantité d’huile perdue.

Les gestes de montage d’un joint torique →

Les kits de joints de climatisation regroupent 200 à 300 pièces en une vingtaine de tailles, toutes en HNBR vert, parfois avec quelques joints à section carrée et des noyaux de valve. C’est l’outil d’un atelier qui ne sait pas à l’avance quel véhicule arrivera. Pour un particulier qui répare sa voiture, c’est trop : la moitié des tailles ne servira jamais.

Un centre auto propose en général le remplacement des joints dans le cadre d’une recherche de fuite et d’une recharge, ce qui règle la question de la récupération du fluide. Si vous préférez fournir le joint, assurez-vous qu’il soit désigné HNBR par le vendeur, et non simplement « joint de clim vert » : la teinte seule ne garantit rien.

Tous les joints toriques de tore 1,78 mm →

Le R134a et le R1234yf sont des gaz à effet de serre fluorés, encadrés en Europe par le règlement F-gas et en France par le code de l’environnement. La règle est simple : toute opération qui touche au fluide, récupération, mise au vide, charge, contrôle d’étanchéité sur circuit chargé, est réservée aux opérateurs titulaires d’une attestation de capacité, et le fluide ne peut être vendu qu’à eux. Les recharges en bombe vendues au grand public sont une tolérance limitée aux contenances réduites, et n’autorisent en rien à ouvrir le circuit.

Le R1234yf, imposé sur les véhicules neufs depuis 2017 pour son faible potentiel de réchauffement, est en outre légèrement inflammable, ce qui renforce l’exigence de matériel adapté. Côté joints, il n’y a pas de différence : le HNBR convient aux deux fluides, et les joints d’un circuit R134a se montent sur un circuit R1234yf. Ce sont les raccords de charge qui diffèrent, volontairement, pour empêcher les mélanges.
