Monter un joint torique sans l’abîmer
Une part importante des joints qui fuient n’a jamais rien étanché : ils ont été entaillés, pincés ou vrillés à la pose. Rien de tout cela ne se voit une fois le montage refermé, et le diagnostic se fait alors sur la matière ou sur le dimensionnement, qui n’y sont pour rien. Voici les gestes qui évitent ces défaillances.
Ce guide s’applique à toute dimension de joint torique du catalogue, et les matières citées ont chacune leur fiche technique.
Ce qui tue un joint avant sa mise en service
Un joint torique neuf est fragile de façon très particulière : il résiste très bien à la compression et très mal à l’entaille. Une arête vive laissée par un usinage, un filet de vis non masqué, un coup de tournevis pour l’aider à entrer — chacun de ces gestes suffit à créer une amorce de rupture invisible.
La difficulté est que la fuite n’apparaît pas immédiatement. Le joint entaillé étanche d’abord correctement, puis lâche au bout de quelques cycles ou de quelques semaines. Le lien avec le montage est alors perdu, et l’on cherche du côté de la matière.
Le signe qui ne trompe pas
Un défaut de montage est presque toujours localisé : une entaille de quelques millimètres, un méplat à un endroit, une coupure nette. Un problème de dimensionnement ou de matière, lui, se voit sur toute la circonférence. Regarder si le défaut est local ou réparti oriente le diagnostic en dix secondes.
Préparer la pièce, avant même de sortir le joint
La moitié du travail se fait sur la pièce, pas sur le joint. Trois points sont à vérifier systématiquement, et ils relèvent autant de la conception que du montage.
- Un chanfrein d’entrée, de 15 à 20°, sur toute arête que le joint doit franchir. Sa longueur axiale doit être suffisante pour que le joint s’engage progressivement et non d’un coup ; elle croît avec le diamètre de tore.
- Toutes les arêtes vives ébavurées, y compris celles du fond de gorge, où l’on oublie souvent les rayons de raccordement.
- Des surfaces propres et sèches : un copeau resté dans la gorge coupera le joint au premier serrage, et il ne sera jamais retrouvé.
Si le chanfrein est absent et que la pièce ne peut pas être reprise, il existe deux palliatifs : un cône de montage rapporté, ou une bande de ruban adhésif lisse posée sur l’arête le temps du passage. Le second est un dépannage, pas une méthode.
Masquer ce que le joint doit franchir
Un filetage est une succession d’arêtes coupantes disposées en hélice : c’est le pire obstacle qu’un joint puisse rencontrer, et il est présent dans la majorité des raccords. Un joint qui traverse un filetage nu ressort avec une série d’entailles régulières.
| Obstacle | Parade |
|---|---|
| Filetage | Douille de montage lisse, cône plastique, ou ruban lisse enroulé |
| Rainure de circlips | Cône de montage couvrant, ou pose du joint après le circlips |
| Trou transversal, lumière | Rotation de la pièce pour éviter le passage, ou masquage |
| Arête d’alésage non chanfreinée | Cône d’entrée, ou reprise de la pièce |
| Perçage taraudé traversé | Bouchon provisoire pendant la pose |
Les cônes de montage se fabriquent en quelques minutes au tour, en plastique tendre. Sur un montage répétitif, c’est l’investissement le plus rentable de tout l’atelier : il supprime une catégorie entière de défaillances.
Lubrifier : oui, mais avec quoi et combien
La lubrification remplit trois fonctions au montage : elle réduit l’effort, elle empêche l’adhérence qui provoque la torsion, et elle protège des micro-entailles. Un joint monté à sec sur une arête un peu vive est un joint entaillé.
- Le lubrifiant doit être compatible avec l’élastomère du joint : une graisse minérale détruit un EPDM, une graisse silicone fait gonfler un joint silicone.
- Il doit aussi être compatible avec le fluide de service : il sera en contact avec lui, et sur un circuit sensible il relève des mêmes exigences réglementaires que le joint.
- La quantité utile est un film à peine visible. Un excès de graisse se retrouve dans la gorge, occupe du volume et fausse le taux de remplissage.
L’étirement de passage et l’étirement résiduel
Deux notions distinctes que l’on confond souvent. L’étirement de passage est celui que subit le joint pendant qu’on l’enfile sur un diamètre plus grand que le sien ; il est momentané et peut être important. L’étirement résiduel est celui qui reste une fois le joint dans sa gorge, et c’est lui que les règles de conception limitent.
| Type d’étirement | Limite usuelle | Conséquence du dépassement |
|---|---|---|
| Passage, momentané | 50 % environ | Déchirure, ou amorce de rupture invisible |
| Résiduel, statique | 8 % | Amincissement du tore, perte de serrage, vieillissement accéléré |
| Résiduel, dynamique | 5 % | Fatigue accélérée sous cycles |
Deux précautions pendant le passage : étirer progressivement et sur toute la circonférence plutôt qu’en tirant sur un point, et laisser au joint quelques secondes pour se rétracter une fois en place. Un élastomère ne reprend pas sa cote instantanément — le mettre sous pression immédiatement après une forte extension, c’est le faire travailler amaigri.
La torsion, le défaut le plus discret
Un joint enfilé en le faisant rouler arrive dans sa gorge torsadé sur lui-même. Il étanche malgré tout au début, puis la torsion se relâche par à-coups, déplace le joint, et finit par le déchirer — d’autant plus vite que le montage est dynamique.
- 1
Repérez la ligne de moulure
Tous les joints moulés en portent une, fine et continue, sur leur circonférence. C’est votre témoin de torsion.
- 2
Suivez-la du regard une fois le joint en place
Si elle reste dans un même plan, le joint est droit. Si elle serpente en montant et descendant, il est vrillé.
- 3
Détordez avant de refermer
En pinçant le joint par petites portions et en le laissant se remettre, ou en le faisant tourner doucement dans sa gorge avec de la lubrification.
- 4
Poussez plutôt que de rouler
Le bon geste consiste à faire glisser le joint, pas à le faire tourner sur lui-même. Un joint bien lubrifié glisse ; un joint sec roule.

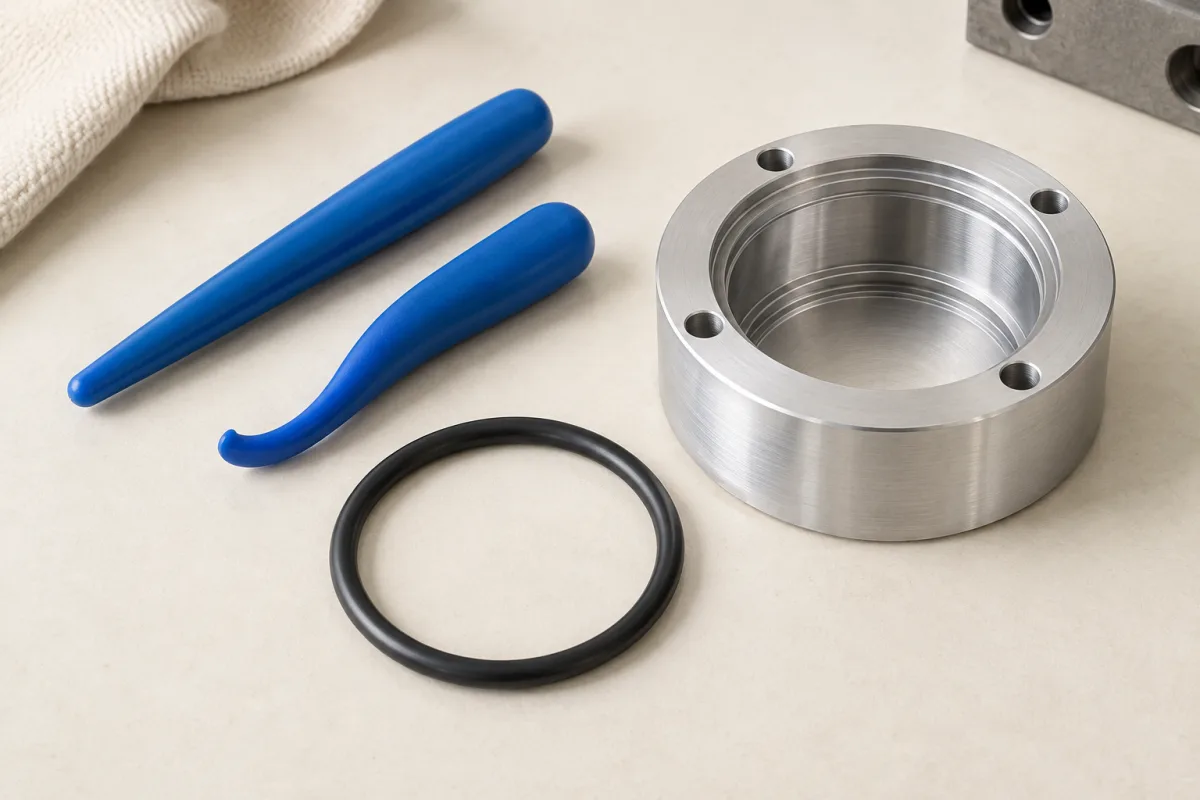

Les outils, et surtout ceux qu’il ne faut pas prendre
| Geste | À utiliser | À bannir |
|---|---|---|
| Extraire un joint d’une gorge | Crochet ou spatule en plastique, pique bois | Tournevis, pointe à tracer, cutter |
| Enfiler sur un arbre | Cône de montage, douille lisse | Forcer à la main sur un filetage nu |
| Positionner dans une gorge fermée | Poussoir tubulaire à bout arrondi | Pince, brucelles métalliques |
| Nettoyer la gorge | Chiffon non pelucheux, air filtré | Papier abrasif, brosse métallique |
Le tournevis mérite une mention spéciale : il ne rate pas seulement le joint, il raye aussi la portée d’étanchéité. Une rayure axiale dans un alésage crée un chemin de fuite que le joint neuf ne bouchera pas.
Vérifier après la pose
- Le joint est-il logé sur toute sa circonférence, sans portion sortie de la gorge ?
- La ligne de moulure reste-t-elle dans un plan ?
- Le joint est-il uniformément mouillé de lubrifiant, sans amas ?
- Aucun copeau, cheveu ou fibre n’est-il resté coincé sous le joint ?
- Sur un montage axial, le couvercle descend-il droit, sans coincer le joint sur un bord ?
Le dernier point cause plus de fuites qu’on ne le croit sur les brides et les couvercles : le joint pincé sur un bord pendant que l’autre côté descend. Serrer les vis en croix et par passes successives évite ce pincement, exactement comme sur un joint plat.
Les cas qui demandent une méthode particulière
- Grands diamètres, au-delà de 200 mm. Le joint pèse et se déforme sous son propre poids. On le maintient par points avec un peu de graisse, en commençant par quatre points diamétralement opposés, jamais en le posant d’un bout à l’autre.
- Gorge fermée, non accessible visuellement. Le contrôle de torsion est impossible : lubrifiez davantage, poussez avec un outil tubulaire et n’enfilez jamais en tournant.
- Joints enrobés FEP. La gaine est fine et ne pardonne aucune arête ; le cône de montage est obligatoire, pas recommandé.
- Joints en silicone. Leur résistance à la déchirure est la plus faible de toutes : réduisez l’étirement de passage et soignez les chanfreins plus encore qu’ailleurs.
- Montage automatisé. Les traitements de surface secs à base de PTFE réduisent le frottement et permettent la préhension par ventouse, sans lubrifiant liquide.
- Service oxygène. Aucun lubrifiant hydrocarboné, gants propres, joint sorti de son emballage individuel au dernier moment.
Questions fréquentes
Faut-il graisser un joint torique avant de le monter ?
Presque toujours oui : le lubrifiant réduit l’effort de pose, évite l’entaille sur une arête et empêche la torsion. Les exceptions sont le service oxygène, certains montages alimentaires et les joints destinés à un collage — dans ces cas, on lubrifie à sec ou pas du tout.
De combien peut-on étirer un joint torique pour l’enfiler ?
Le passage momentané tolère un étirement important, jusqu’à environ 50 % sur une matière souple, mais il doit être bref et réparti sur toute la circonférence. En place, l’étirement résiduel doit rester sous 8 % en statique et 5 % en dynamique.
Comment savoir si un joint est vrillé dans sa gorge ?
En suivant la ligne de moulure du joint : sur un joint correctement posé, elle reste dans un même plan sur toute la circonférence. Si elle serpente, le joint est torsadé et il faut le détordre avant de refermer.
Peut-on remonter un joint torique déjà utilisé ?
Sur un montage statique accessible, avec un fluide inoffensif et un joint visiblement intact, oui. Dès qu’il y a pression, température, produit dangereux ou coût d’intervention, non : un joint déposé a déjà consommé une partie de sa capacité de rappel.
Mis à jour le 28/08/2026. Valeurs indicatives : les essais restent à mener dans les conditions réelles d'emploi.
