Joint torique ou joint plat : reconnaître, mesurer et remplacer le bon
Un joint torique plat, ça n’existe pas : ce sont deux pièces différentes, qui s’étanchent différemment et se mesurent différemment. Le torique est un anneau de section ronde qui s’écrase dans une gorge ; le plat est une rondelle qui se serre entre deux faces. Se tromper de famille garantit la fuite, quelle que soit la matière. Voici comment reconnaître la bonne pièce sur l’appareil, la mesurer et la remplacer.
Ce guide s’applique à toute dimension de joint torique du catalogue, et les matières citées ont chacune leur fiche technique.

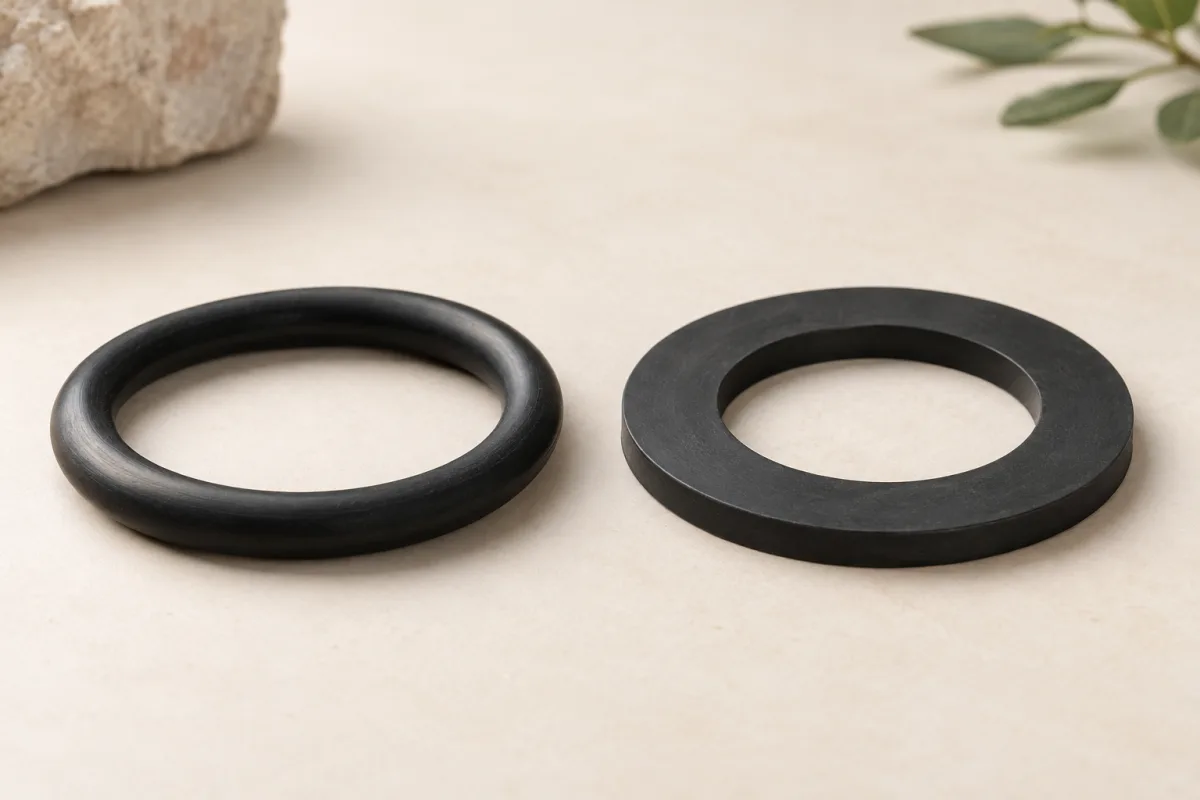

Joint torique ou joint plat : la différence en deux phrases
Le joint torique est un anneau de section ronde qui se loge dans une gorge et s’écrase dedans : c’est l’écrasement du boudin qui étanche. Le joint plat est une rondelle de section rectangulaire qui se serre entre deux faces planes : c’est la pression de serrage sur toute la surface qui étanche. Ni la forme vue de dessus ni la matière ne permettent de les distinguer, seule la tranche compte.
La requête « joint torique plat » traduit une vraie hésitation, et elle est compréhensible : les deux sont ronds, noirs, souvent en nitrile ou en EPDM, vendus dans les mêmes rayons. Mais ils ne travaillent pas de la même façon. Un torique compte sur un logement qui le confine ; un plat compte sur une force de serrage que l’écrou maintient dans le temps. Poser l’un à la place de l’autre ne donne pas une étanchéité dégradée, mais pas d’étanchéité du tout.
- Torique : section ronde, deux cotes (diamètre intérieur × tore), monté dans une gorge, écrasé de 15 à 30 %.
- Plat : section rectangulaire, trois cotes (Ø intérieur × Ø extérieur × épaisseur), serré entre deux portées planes, comprimé de 10 à 20 % environ.
Reconnaître sur la pièce : gorge ou portée plane
Le joint déposé est rarement fiable pour trancher : un torique vieilli s’aplatit, un plat trop serré déborde et prend un profil bombé. Regardez le logement, pas le joint.
- 1
Cherchez la gorge
Une rainure usinée dans un alésage, sur un piston, autour d’un couvercle ou dans le nez d’un raccord. Si le joint doit se placer dans un creux dont il dépasse légèrement, c’est un torique.
- 2
Cherchez la portée plane
Deux faces lisses qui viennent en contact, avec un écrou tournant, une bride ou des vis pour les rapprocher, et aucun creux pour loger le joint : c’est un joint plat. Le joint reste en général visible sur le pourtour une fois serré.
- 3
Observez la marque sur le joint usagé
Un torique porte une bande d’écrasement sur deux faces opposées, le reste de la section étant intact. Un plat est marqué sur ses deux faces entières, parfois avec l’empreinte du filetage ou des arêtes de la portée.
- 4
Mesurez le logement
Profondeur et largeur de gorge pour un torique, diamètre de la portée et hauteur libre sous l’écrou pour un plat. C’est cette mesure qui vous servira à commander.
Tableau comparatif : pression, remontage, prix et où on les trouve
| Critère | Joint torique | Joint plat |
|---|---|---|
| Section | Ronde | Rectangulaire |
| Logement | Gorge usinée | Deux faces planes, sans gorge |
| Principe d’étanchéité | Écrasement du boudin, aidé par la pression du fluide | Pression de serrage sur toute la surface |
| Pression admissible | Élevée : plusieurs centaines de bar avec bague anti-extrusion | Faible à moyenne : quelques bar à quelques dizaines de bar |
| Dynamique (piston, tige, rotation) | Oui | Non, statique uniquement |
| Effort de serrage nécessaire | Faible : la gorge fixe l’écrasement | Élevé et à maintenir : c’est lui qui étanche |
| Remontage après démontage | Réutilisable si intact, à remplacer en pratique | À remplacer à chaque fois, la surface est marquée |
| Tolérance aux défauts de surface | Faible : rayure radiale = fuite | Meilleure : le joint épouse les irrégularités |
| Prix unitaire, petites cotes | Quelques dizaines de centimes | Quelques dizaines de centimes, moins en sachet |
| Normalisation | ISO 3601, AS568, NF T 47-501 | Pas de norme dimensionnelle générale, cotes par usage |
| Équipement | Joint plat | Joint torique |
|---|---|---|
| Robinet, mitigeur | Écrou du flexible, raccord du bec, mousseur | Cartouche céramique, bec tournant, tête de robinet |
| Flexible de robinet 3/8 et 1/2 | Dans l’écrou tournant, aux deux bouts | Aucun |
| Tuyau d’arrosage | Dans le nez du raccord rapide et du raccord de robinet | Sur la lance et le pistolet |
| Chauffe-eau, ballon | Bride de résistance | Groupe de sécurité, raccords diélectriques |
| Pompe, filtre, préfiltre | Rarement | Couvercle, corps, raccords union |
| Vérin, distributeur | Non | Piston, tige, embase |
| Raccord fileté hydraulique | Parfois, en bague d’étanchéité sous tête | Dans la gorge du filetage ISO 6149 ou du raccord ORFS |
| Couvercle, carter, hublot | Sur bride large avec trous de vis | Dans la gorge du couvercle |
| Cafetière italienne | Sous le filtre, entre les deux moitiés | Non |
| Machine expresso | Porte-filtre parfois | Groupe d’infusion, chaudière |
| Bouchon de vidange moteur | Rondelle cuivre, alu ou fibre | Rare, sur certains bouchons plastique |
La règle qui se dégage : dès qu’un fluide sous pression circule dans un mécanisme, c’est un torique. Dès qu’il s’agit de raccorder deux tubes à la main avec un écrou, c’est un plat. La plomberie domestique vit surtout de joints plats, l’industrie de joints toriques.
Mesurer un joint torique : diamètre intérieur et tore
Un torique se désigne par deux cotes, dans cet ordre : diamètre intérieur × section du tore, par exemple 12 × 3 mm. Le diamètre extérieur s’en déduit (DI + 2 × tore) et n’est jamais la cote de commande. La section est la donnée la plus discriminante : un pied à coulisse la donne à 0,05 mm près, et les sections courantes sont peu nombreuses.
| Tore | Origine | Usage typique |
|---|---|---|
| 1,78 mm | AS568, séries 0xx | Raccords, pneumatique, électroménager, climatisation |
| 2 mm | Métrique | Mécanique générale, petits raccords |
| 2,62 mm | AS568, séries 1xx | Hydraulique, raccords ORFS |
| 3 mm | Métrique | Le tore le plus demandé en France |
| 3,53 mm | AS568, séries 2xx | Hydraulique, pompes |
| 5,33 mm | AS568, séries 3xx | Couvercles, brides |
Le diamètre intérieur se mesure sur un joint neuf ou, mieux, sur la gorge : un joint déposé a presque toujours grandi. Sur une gorge de piston, le DI vaut le diamètre de fond de gorge ; sur une gorge d’alésage, il vaut le diamètre d’alésage moins deux fois la section, à un ou deux pour cent près.
Mesurer un joint plat : Ø intérieur, Ø extérieur, épaisseur
Trois cotes, toutes les trois nécessaires. Le diamètre intérieur doit laisser passer le fluide sans réduire la section ; le diamètre extérieur doit entrer dans l’écrou ou sous la bride sans être pincé par le filetage ; l’épaisseur fixe la course de serrage. Une épaisseur trop forte empêche l’écrou d’atteindre son appui, trop faible laisse le joint sans compression.
| Raccord | Filetage | Joint plat courant | Usage |
|---|---|---|---|
| 12/17 | 3/8" | 10 × 15 × 2 mm | Flexible de robinet, robinet d’arrêt |
| 15/21 | 1/2" | 12 × 18 × 2 mm | Flexible de robinet, machine à laver, mousseur mâle |
| 20/27 | 3/4" | 18 × 24 × 2 mm | Arrivée machine à laver, tuyau d’arrosage, chauffe-eau |
| 26/34 | 1" | 24 × 30 × 2 mm | Ballon, compteur, collecteur |
Cotes indicatives, l’épaisseur va de 1,5 à 3 mm selon le fabricant et la matière. Mesurez toujours l’ancien joint ou le logement.
La désignation 15/21 est celle du tube : 15 mm de diamètre intérieur, 21 mm extérieur, ce qui correspond au filetage 1/2". Elle ne donne pas la cote du joint, seulement la famille de raccord. D’où l’intérêt de connaître les trois cotes réelles avant d’acheter.
Les confusions classiques
Certaines pièces reviennent sans cesse dans les demandes, presque toujours avec le mauvais nom. Voici ce que l’on trouve réellement dessus.
| Pièce | Ce que l’on cherche | Ce qui est monté | Matière habituelle |
|---|---|---|---|
| Cafetière italienne | « joint torique cafetière » | Joint plat, 45 à 90 mm, 3 à 5 mm d’épaisseur | Silicone ou caoutchouc alimentaire |
| Raccord de tuyau d’arrosage | « joint caoutchouc rond » | Joint plat dans le nez du raccord rapide, environ 3 mm | NBR, EPDM |
| Flexible de robinet 3/8 et 1/2 | « joint torique flexible » | Joint plat dans chaque écrou tournant | NBR, EPDM, fibre |
| Bouchon de vidange moteur | « joint torique vidange » | Rondelle cuivre ou aluminium écrasable, parfois fibre | Cuivre, aluminium |
| Mousseur de robinet | « joint rond mousseur » | Joint plat 1 à 2 mm, dans la bague | NBR, EPDM |
| Cartouche de mitigeur | « joint plat mitigeur » | Joints toriques, 15 à 45 mm, tore 2 à 3 mm | EPDM 70 |
| Couvercle de préfiltre de piscine | « joint plat pompe » | Joint torique, tore 6 à 7 mm | EPDM 70 |
| Raccord union PVC | Selon le fabricant | Plat ou torique : regarder si la portée a une gorge | EPDM |
Le bouchon de vidange mérite une mention. La rondelle cuivre n’est ni un torique ni un joint plat en élastomère : c’est une bague métallique qui s’écrase une seule fois au serrage et ne se réutilise pas. La remplacer par un joint caoutchouc, torique ou plat, se termine par un bouchon qui se desserre ou un joint cuit par l’huile chaude.
Peut-on remplacer l’un par l’autre ?
Non, en règle générale. Les deux joints ne s’étanchent pas par le même mécanisme, et le logement de l’un ne convient pas à l’autre.
- Un torique sur une portée plane, sans gorge, n’est pas confiné : l’écrou le chasse vers l’extérieur au serrage, il se pince, se coupe ou s’extrude. Même s’il tient au montage, la première montée en pression le déplace.
- Un joint plat dans une gorge de torique est trop mince pour être comprimé. Il flotte dans le logement et n’a aucune pression de contact. Même s’il en avait, sa largeur ne remplirait pas la gorge et le fluide passerait dessous.
- Un torique de forte section posé sur une bride large, en remplacement d’un plat, laisse un jeu entre les faces. Les vis reprennent des efforts de flexion, et le joint finit écrasé au-delà de 40 %, ce qui le fissure.
Les deux exceptions
Certains raccords union en plastique (piscine, filtration, PVC pression) sont livrés avec un joint plat par un fabricant et un torique par un autre : la portée comporte une gorge peu profonde dans laquelle les deux fonctionnent. Regardez la portée : si elle est creusée, les deux passent ; si elle est plane, seul le plat convient. Seconde exception : les brides à face surélevée et gorge annulaire, où un torique de grosse section remplace parfois une feuille plate. C’est un choix de conception, pas un dépannage.
Le vrai dépannage, quand la bonne pièce manque, consiste à tailler un joint plat dans une feuille de caoutchouc ou de fibre à l’emporte-pièce. Un torique de la bonne cote ne se fabrique pas sur place ; en revanche, il existe en centaines de dimensions normalisées, et c’est justement ce qui rend son remplacement simple.
Matières : les mêmes élastomères, plus la fibre et le PTFE pour les plats
Le choix de matière obéit aux mêmes règles pour les deux familles : le fluide et la température décident. Le joint plat accepte en plus des matières rigides ou semi-rigides, qui ne sauraient pas remplir une gorge de torique mais se comportent très bien serrées entre deux faces.
| Matière | Torique | Plat | Domaine |
|---|---|---|---|
| NBR nitrile | Oui, le standard | Oui | Huile, carburant, eau froide, air, −30 à 100 °C |
| EPDM | Oui | Oui | Eau chaude, eau potable (ACS), vapeur, chlore, −45 à 150 °C |
| VMQ silicone | Oui | Oui | Alimentaire, cafetière, chaleur sèche, −60 à 230 °C |
| FKM | Oui | Oui | Carburant E10, chimie, −20 à 200 °C |
| Fibre cellulose ou aramide | Non | Oui, très courant | Plomberie, chauffage, raccords à écrou |
| PTFE | Oui, rigide et sans effet ressort | Oui | Chimie, robinetterie de gaz, haute température |
| Cuivre, aluminium | Non | Oui, rondelle écrasable | Bouchon de vidange, raccords carburant à banjo |
| Caoutchouc cellulaire, liège | Non | Oui | Carters, couvercles à faible pression |
Dans le doute sur un raccord d’eau sanitaire, le choix sûr est l’EPDM pour les deux familles, avec attestation sanitaire si l’eau est destinée à la consommation. Sur un circuit d’huile ou de carburant, c’est le NBR, ou le FKM si le carburant contient de l’éthanol. Ce sont les mêmes règles que pour tout joint torique.
Questions fréquentes
Quelle est la différence entre un joint torique et un joint plat ?
La section. Le joint torique est un anneau de section circulaire, logé dans une gorge usinée, qui s’écrase de 15 à 30 % pour étancher. Le joint plat est une rondelle de section rectangulaire, serrée entre deux surfaces planes par un écrou ou des vis, sans gorge.
Un joint rond, c’est un joint torique ?
Pas forcément. « Joint rond » désigne souvent la forme vue de dessus, et un joint plat est rond lui aussi. Ce qui fait un joint torique, c’est la section ronde du boudin : regardez la tranche, pas le contour.
Peut-on remplacer un joint plat par un joint torique ?
Non, sauf si le raccord possède une gorge prévue pour. Sur une portée plane, un torique n’a rien qui le retienne : il glisse, se pince sous l’écrou et fuit. À l’inverse, un plat posé dans une gorge de torique ne se comprime pas assez pour étancher.
Comment mesurer un joint plat ?
Trois cotes au pied à coulisse : diamètre intérieur, diamètre extérieur, épaisseur. Un joint de flexible de robinet 15/21 fait par exemple 12 × 18 × 2 mm. Le torique, lui, se définit par deux cotes : diamètre intérieur et section du tore.
Quel joint pour un flexible de robinet 3/8 ou 1/2 ?
Un joint plat, logé dans l’écrou tournant du flexible. Il se serre contre la face du robinet d’arrêt ou du mitigeur. Le joint torique se trouve ailleurs sur le même robinet : dans la cartouche céramique ou sous le bec tournant.
Le joint d’une cafetière italienne est-il un joint torique ?
Le plus souvent non : c’est un joint plat en silicone ou en caoutchouc alimentaire, posé sous le filtre entre les deux moitiés vissées, en 45 à 90 mm de diamètre. Certaines machines expresso, en revanche, utilisent de vrais toriques sur le groupe et la chaudière.
