Joint torique de plongée : détendeur, bloc et caisson
Trois familles de joints, trois logiques différentes. Ceux du bloc et du détendeur travaillent sous deux cents bars et, dès que le mélange dépasse 40 % d’oxygène, relèvent de règles de sécurité incendie. Ceux d’un caisson photo ne voient aucune pression mais aucune erreur : une fibre de tissu suffit à noyer le boîtier.
Ce guide s’applique à toute dimension de joint torique du catalogue, et les matières citées ont chacune leur fiche technique.
Trois familles, trois logiques
| Emplacement | Pression | Dimensions courantes | Matière |
|---|---|---|---|
| Raccord DIN | jusqu’à 300 bar | 10 à 16 mm, section 2 à 2,5 mm | EPDM 70 ou VMQ |
| Robinet de bloc, étrier | jusqu’à 232 bar | 10 à 14 mm, section 2 à 3 mm | EPDM 70 |
| Caisson photo, boîtier étanche | pression ambiante | 60 à 200 mm, section 2 à 4 mm | VMQ ou NBR |
Les deux premières familles sont des joints de haute pression : petits, très sollicités, soumis à des décompressions rapides et parfois à de l’oxygène enrichi. La troisième ne voit aucune pression différentielle notable mais tolère zéro défaut, parce que la conséquence d’une fuite est la perte complète du matériel.
Le seuil des 40 % d’oxygène
C’est la règle qui structure tout le domaine. En dessous de 40 % d’oxygène, le matériel est traité comme du matériel air standard. Au-delà, il doit être préparé pour le service oxygène de bout en bout : joints en formulation agréée, nettoyage spécifique, lubrifiant perfluoré, et bloc dédié qui ne sera pas gonflé avec un compresseur ordinaire.
La raison n’est pas chimique mais thermique. Une ouverture rapide de robinet comprime brutalement le gaz en aval, et cette compression adiabatique porte le gaz à plusieurs centaines de degrés en quelques millisecondes. En atmosphère enrichie, cette chaleur suffit à enflammer un élastomère, un résidu de graisse ou une particule.
La consigne qui compte le plus
Ouvrir lentement le robinet. Ce n’est pas une précaution de confort mais la mesure la plus efficace contre l’inflammation par compression adiabatique, et elle est gratuite.
Le mécanisme complet et les précautions de service oxygène →

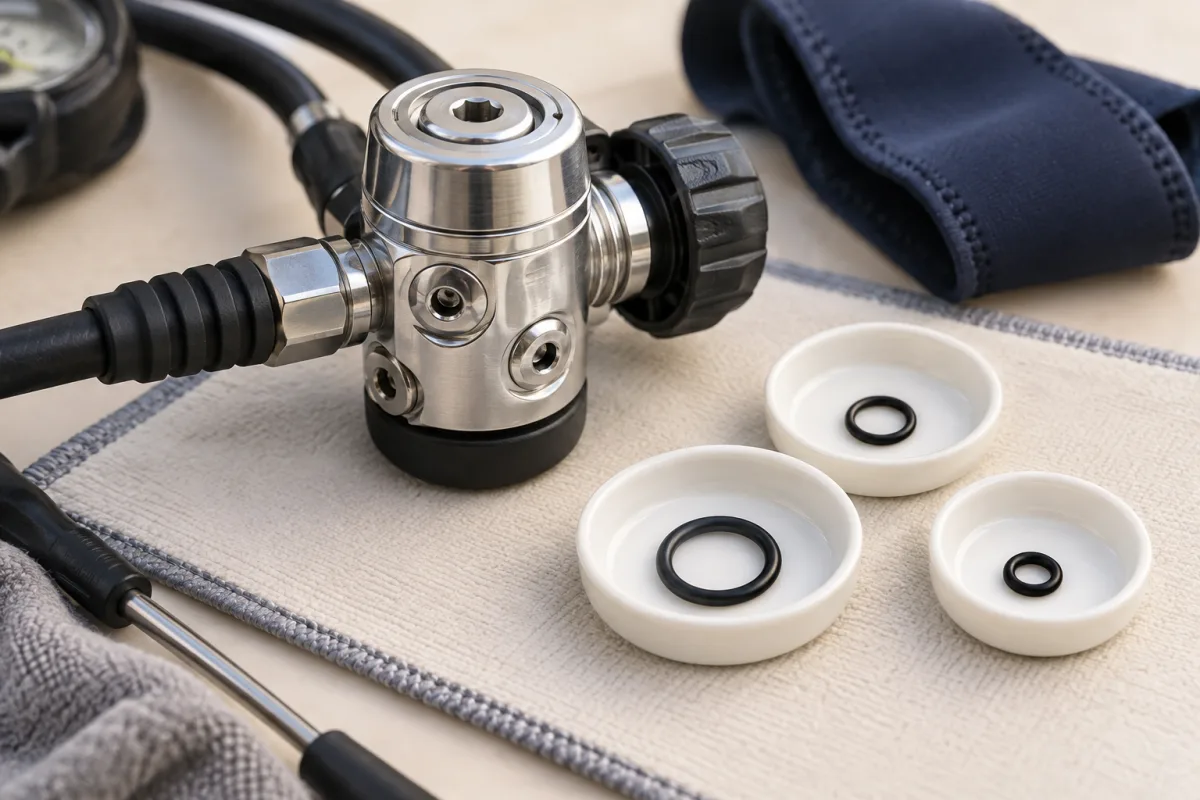

Le joint d’étrier et le joint DIN
Ce sont les deux joints que le plongeur manipule lui-même, et les seuls dont la défaillance se voit immédiatement : un chapelet de bulles à la sortie du bloc dès la mise en pression.
- Sur un montage étrier, le joint est logé dans le robinet du bloc. Il se perd facilement au démontage et sa disparition est la première cause de fuite.
- Sur un montage DIN, le joint est porté par le détendeur et vient s’écraser au fond du filetage du robinet. Il est mieux protégé, mais un serrage excessif l’extrude.
- Un joint marqué d’un méplat, fendillé ou aplati doit être remplacé, pas remonté. Il coûte quelques centimes.
- Ne serrez pas davantage pour arrêter une fuite : sur un raccord à joint, le serrage est limité par la butée et forcer ne fait qu’écraser le joint hors de sa plage.
Les cotes varient d’un fabricant à l’autre et parfois d’une génération à l’autre du même modèle. La bonne pratique est de mesurer le joint d’origine intact avant de commander, ou de mesurer le logement si le joint a disparu.
Les matières
| Usage | Matière | Pourquoi |
|---|---|---|
| Circuit air standard | EPDM 70 | Eau de mer, ozone, UV, bon compromis mécanique |
| Circuit nitrox jusqu’à 40 % | EPDM 70 | Même exigence que l’air |
| Nitrox au-delà de 40 %, oxygène | EPDM ou FKM sous agrément oxygène | Formulation qualifiée, pas seulement la famille |
| Caisson photo, boîtier étanche | VMQ silicone ou NBR | Souplesse à froid, adaptation aux surfaces |
| Détendeur en eau très froide | VMQ silicone | Reste souple bien au-delà des limites du nitrile |
L’EPDM domine le circuit respiratoire pour une raison simple : il tient l’eau de mer, l’ozone, les UV et le froid, quand le nitrile perd sur les trois derniers points. Le silicone apparaît sur les caissons parce qu’il épouse mieux les portées et reste souple par températures basses.
Le joint de caisson : une autre discipline
Contrairement aux joints haute pression, celui d’un caisson ne travaille presque pas : la pression extérieure le plaque contre sa portée et fait le travail à sa place. Sa défaillance vient donc rarement de la matière et presque toujours de la propreté.
- Un cheveu, une fibre de serviette ou un grain de sable suffisent à créer un chemin de fuite. Le nettoyage de la gorge est plus important que le joint lui-même.
- Un film de graisse silicone à peine visible, jamais un cordon. La graisse en excès attrape les poussières et devient elle-même le problème.
- Jamais de graisse minérale : elle fait gonfler le silicone comme l’EPDM.
- Contrôlez le joint hors de sa gorge, entre les doigts, sur toute sa longueur. Une entaille de deux dixièmes ne se voit pas en place.
- Rincez à l’eau douce après chaque plongée, joint démonté. Le sel cristallise dans la gorge.
- Rangez le caisson ouvert ou entrebâillé. Un joint comprimé pendant des mois perd son rappel.
Un mot sur la graisse silicone, puisqu’elle est universellement recommandée pour les caissons : si le joint est lui-même en silicone, elle le fait gonfler. Beaucoup de joints de caisson sont en nitrile précisément pour cette raison. Vérifiez la matière avant de reprendre la consigne au pied de la lettre.
La routine d’entretien
- 1
Avant chaque plongée
Contrôle visuel du joint d’étrier ou de DIN, et du joint de caisson. Trente secondes.
- 2
Après chaque plongée
Rinçage à l’eau douce, détendeur bouchon en place. Caisson ouvert, joint démonté et rincé.
- 3
Chaque saison
Remplacement du joint d’étrier ou de DIN, et du joint de caisson s’il a beaucoup servi.
- 4
Chaque année
Révision du détendeur par un professionnel : les joints internes ne se contrôlent pas sans démontage complet.
- 5
Sur du matériel oxygène
Aucune intervention improvisée. Un nettoyage oxygène est une procédure, pas un dégraissage soigneux, et il se fait par un atelier équipé.
Questions fréquentes
Quel joint pour un raccord DIN de détendeur ?
Un joint de 10 à 16 mm de diamètre intérieur en section 2 à 2,5 mm selon le modèle, en EPDM ou en silicone. Sur un bloc destiné au nitrix suralimenté, ce doit être une formulation agréée pour le service oxygène.
Quelle graisse pour les joints d’un détendeur ?
Sur un circuit air standard, une graisse silicone convient. Dès qu’il y a plus de 40 % d’oxygène, seule une graisse perfluorée déclarée compatible oxygène est admissible : une graisse silicone reste un composé organique combustible.
Quelle graisse pour un caisson photo ?
De la graisse silicone, en film à peine visible. Jamais de graisse minérale, et jamais en excès : la graisse ne sert pas à étancher mais à laisser le joint glisser et à empêcher les poussières d’adhérer.
À quelle fréquence remplacer les joints ?
Le joint d’étrier ou de DIN se contrôle à chaque montage et se change dès qu’il est marqué. Les joints internes du détendeur se changent à la révision annuelle. Le joint de caisson se contrôle avant chaque immersion et se remplace au moindre doute.
