Joint torique de nettoyeur haute pression

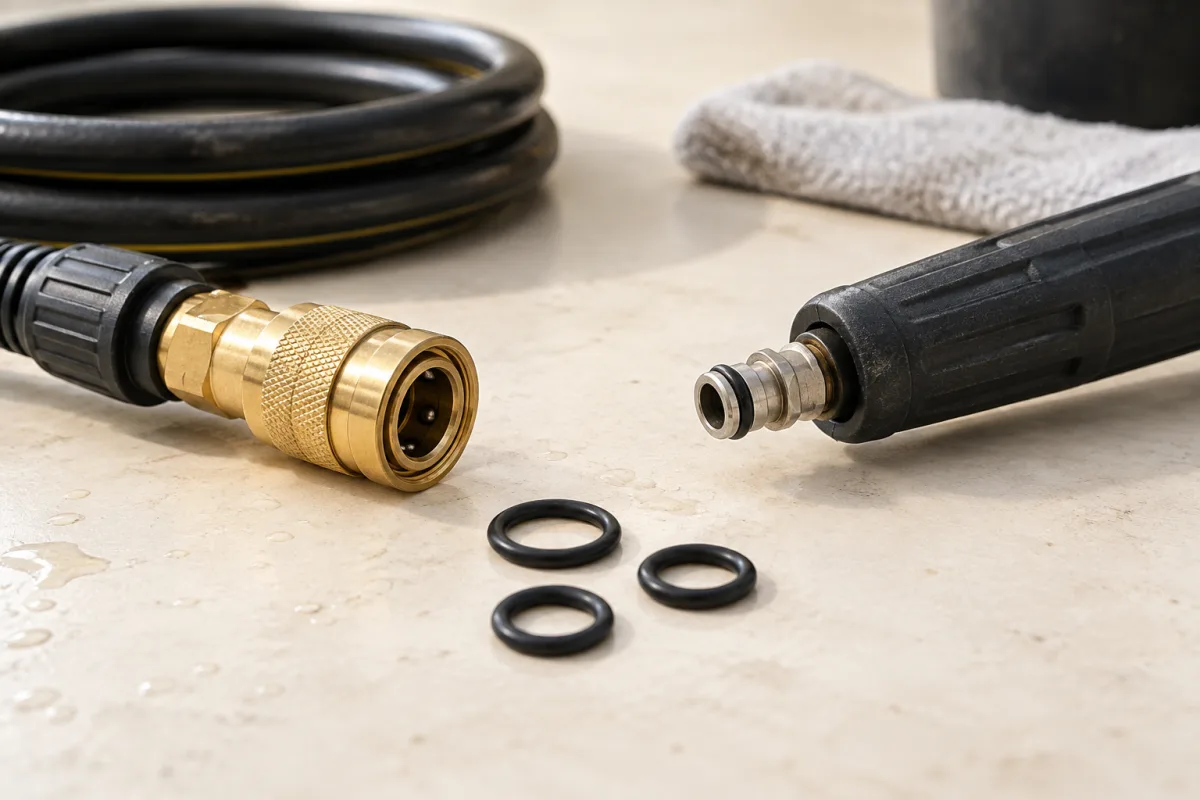

Un nettoyeur qui goutte au raccord de lance, qui perd sa pression ou qui pulse ne demande presque jamais autre chose que trois joints à quelques centimes. Encore faut-il trouver la bonne cote : certaines sont hors norme et ne figurent dans aucun tableau de conversion. Voici les dimensions relevées et la façon de mesurer les autres.
Ce guide s’applique à toute dimension de joint torique du catalogue, et les matières citées ont chacune leur fiche technique.
Où ça fuit, dans l’ordre de fréquence
| Emplacement | Symptôme | Dimensions courantes |
|---|---|---|
| Raccord de lance et pistolet | Goutte à goutte en fonctionnement | 8 à 20 mm, section 1,5 à 3 mm |
| Raccord de flexible haute pression | Fuite à la sortie machine | 15 à 40 mm, section 1,5 à 3 mm |
| Étanchéité de pompe | Perte de pression, pulsations | Selon modèle, souvent grand diamètre |
| Raccord haute pression de sortie | Suintement permanent | Cotes propres au constructeur |
La hiérarchie est assez stable : le raccord de lance arrive largement en tête, parce qu’il est démonté et remonté à chaque utilisation. Son joint se pince, s’use et finit par disparaître avec la lance dans le rangement.
Deux dimensions constructeur documentées
| Pièce | Joint | Matière | Référence constructeur |
|---|---|---|---|
| Joint de pompe Kärcher | 115 × 1,78 mm | NBR 70 | 6.362-447.0 |
| Raccord haute pression Kärcher | 17,86 × 2,62 mm | NBR 70 | 9.081-420.0 |
| Kit lance et pistolet, K2 à K7 | 16 joints, 8 à 20 mm, section 1,5 à 3 mm | NBR 70 | 2.640-729.0 |
Une cote qui n’existe dans aucune norme
Le 17,86 × 2,62 mm du raccord haute pression n’appartient ni à l’AS568, ni à l’ISO 3601, ni à la NF T 47-501. C’est une cote propre au constructeur. La référence AS568 la plus proche, un 116 en 18,72 × 2,62 mm, est presque un millimètre plus grande : elle ne convient pas. Cette dimension se commande telle quelle, en dimension libre.
Le joint de pompe en 115 × 1,78 mm est un autre cas instructif : un grand diamètre avec une section très fine. Ce rapport le rend fragile au montage — il se vrille facilement — et impose un logement propre et un lubrifiant.
Trouver la bonne cote quand elle n’est pas documentée
C’est le cas le plus courant : le joint est perdu, l’appareil n’est plus au catalogue, et les cotes ont changé entre deux millésimes du même modèle. La mesure de la gorge est la seule méthode fiable.
- 1
Repérez le type de logement
Sur un raccord de lance, le joint est le plus souvent dans une gorge extérieure sur le mâle. Sur un raccord de flexible, il peut être en fond de logement, écrasé axialement.
- 2
Mesurez le diamètre de fond de gorge
C’est le diamètre intérieur à commander sur un montage extérieur. Sur un logement intérieur, c’est le diamètre du logement qui donne le diamètre extérieur du joint.
- 3
Mesurez la profondeur de gorge
La section vaut environ cette profondeur divisée par 0,80. Une gorge de 1,3 mm appelle donc un tore d’environ 1,6 à 1,8 mm.
- 4
Confirmez par la largeur
Elle vaut à peu près 1,3 fois la section. Si les deux mesures ne concordent pas, il s’agit peut-être d’un montage axial et non radial.
- 5
Prenez la dimension normalisée la plus proche
Sauf si l’écart dépasse quelques dixièmes : dans ce cas, c’est une cote constructeur et il faut la commander telle quelle.
La matière : nitrile, sauf exceptions
| Appareil | Contrainte | Matière |
|---|---|---|
| Eau froide, usage domestique | Pression, eau, cycles fréquents | NBR 70 |
| Eau froide, pression au-delà de 150 bar | Extrusion | NBR 90 |
| Eau chaude jusqu’à 80 °C | Température | EPDM 70 |
| Détergents alcalins | Chimie | EPDM 70 |
| Détergents solvantés, dégraissants | Chimie | FKM 75 |
Le nitrile domine parce qu’un nettoyeur domestique fonctionne à l’eau froide, par cycles courts, et que la contrainte dominante est mécanique. Dès qu’il y a de l’eau chaude ou un produit chimique en permanence, la logique bascule vers l’EPDM — sauf si le produit est solvanté, auquel cas ni l’un ni l’autre ne convient.
La dureté 90 mérite d’être envisagée sur les appareils professionnels au-delà de 150 bar. Les jeux d’un raccord vissé sont mal maîtrisés, et l’extrusion est le mode de défaillance dominant à ces pressions.
Ce qui use ces joints plus vite qu’ailleurs
- Les cycles. Un raccord de lance est démonté après chaque utilisation, ce qui fait plusieurs centaines de compressions et décompressions par an.
- Les pulsations de pression. Une pompe à pistons génère des à-coups permanents qui ouvrent et referment le jeu du raccord et grignotent le joint.
- Le calcaire. Il se dépose dans la gorge, crée un chemin de fuite et raye le joint au remontage.
- Le stockage à sec. Un appareil rangé six mois vidé voit ses joints sécher et prendre un pli.
- Le montage à sec. Sans lubrifiant, le joint se pince entre les deux pièces au vissage.
Deux gestes suffisent à doubler la durée de vie : rincer à l’eau claire après usage d’un détergent, et passer un film de graisse silicone sur le joint de lance de temps en temps. Les deux prennent trente secondes.
Le piège du kit universel
Les kits de joints toriques assortis sont utiles et bon marché, mais ils reposent sur un malentendu : ils contiennent des dimensions voisines, pas la vôtre. Sur un montage à basse pression, un joint approchant fonctionne ; sur un circuit à 150 bar, il fuit.
- Vérifiez la section avant le diamètre. C’est elle qui détermine le serrage, et un écart de deux dixièmes suffit à sortir de la plage.
- Un joint trop grand en diamètre se pince ou se vrille ; un joint trop petit s’étire, s’amincit et perd son serrage.
- Les kits bon marché sont souvent en nitrile de qualité indéterminée, sans dureté annoncée. Pour un dépannage, cela va ; pour une réparation durable, prenez la cote exacte.
Le bon usage d’un kit est le diagnostic : il permet de confirmer en cinq minutes que la fuite venait bien du joint, avant de commander la bonne référence.
Les coffrets de joints toriques par dimensions normalisées →
Questions fréquentes
Quelle taille de joint pour une lance de nettoyeur haute pression ?
La plupart tombent entre 8 et 20 mm de diamètre intérieur, en section 1,5 à 3 mm. Les cotes varient selon le millésime, même à référence commerciale identique : il faut mesurer la gorge plutôt que se fier à un tableau.
Quelle matière pour un joint de nettoyeur haute pression ?
Nitrile 70 Shore A pour les appareils à eau froide, ce qui couvre la quasi-totalité du matériel domestique. Sur un appareil à eau chaude ou avec des détergents agressifs, il faut passer en EPDM ou en fluoroélastomère selon le produit employé.
Mon nettoyeur pulse et perd de la pression, est-ce un joint ?
Souvent, oui. Une pulsation régulière signale généralement une prise d’air à l’aspiration ou une fuite interne côté pompe, et les joints toriques d’étanchéité de pompe en sont la cause la plus fréquente. Les clapets viennent ensuite.
Les kits universels de joints conviennent-ils ?
Ils dépannent, à condition de vérifier chaque cote. Un kit contient des dimensions voisines et non identiques : monter un joint dont la section diffère de deux dixièmes de millimètre produit une fuite qui apparaîtra au bout de quelques utilisations.
Mis à jour le 28/08/2026. Valeurs indicatives : les essais restent à mener dans les conditions réelles d'emploi.
