Guide technique · 4 min de lecture
Décompression explosive : protéger un joint torique
Sous pression de gaz, un élastomère se charge de gaz dissous comme une éponge. Si la pression tombe plus vite que le gaz ne peut ressortir, il forme des bulles à l’intérieur du joint et le déchire de l’intérieur. Le joint est détruit sans avoir jamais été frotté, chauffé ni attaqué chimiquement — et la cause est la vitesse de dépressurisation, pas la pression.
Ce guide s’applique à toute dimension de joint torique du catalogue, et les matières citées ont chacune leur fiche technique.
Le mécanisme, en quatre temps
- 1
Le gaz se dissout dans l’élastomère
Sous pression, les molécules de gaz pénètrent le réseau polymère et s’y répartissent. Plus la pression est élevée, la température haute et l’exposition longue, plus la quantité dissoute est importante.
- 2
L’équilibre s’établit
Au bout de quelques heures à quelques jours selon la section, le joint est saturé. À ce stade, rien n’est visible et le joint fonctionne normalement.
- 3
La pression extérieure chute
Le gaz dissous se retrouve brutalement en sursaturation. Il doit ressortir, mais la diffusion à travers un élastomère est lente — bien plus lente que la chute de pression.
- 4
Des bulles se forment à l’intérieur
Le gaz nuclée en cavités internes, souvent autour d’une charge ou d’un micro-défaut. Ces cavités se dilatent et déchirent la matière de l’intérieur.

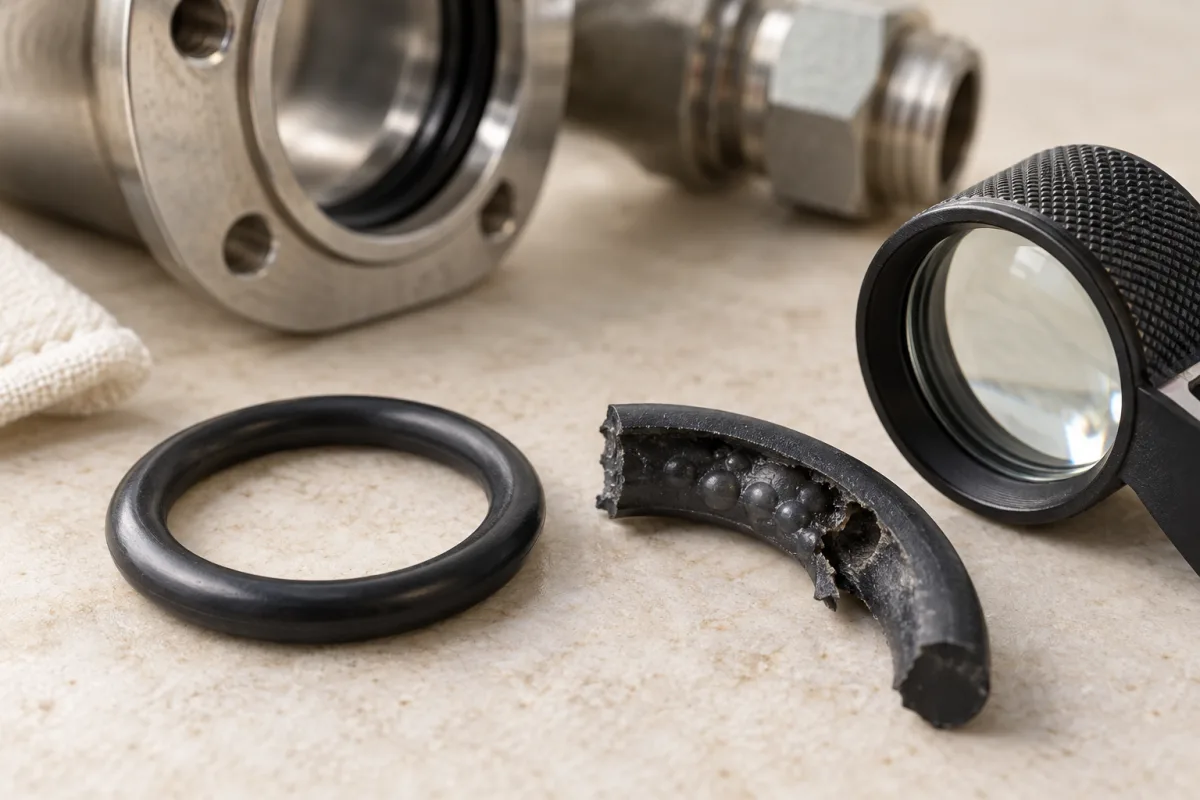

Le résultat est reconnaissable : cloques en surface, boursouflures, et à la coupe un réseau de cavités et de fissures internes. Le joint peut paraître presque intact vu de l’extérieur et être entièrement compromis à cœur.
Où le phénomène se produit
On l’associe au pétrole et au gaz, où il a été identifié et normalisé, mais il concerne toute installation combinant un gaz sous pression et des dépressurisations rapides.
| Domaine | Gaz en cause | Circonstance typique |
|---|---|---|
| Pétrole et gaz | Méthane, CO₂, H₂S | Arrêt de puits, purge de ligne, test de pression |
| CO₂ supercritique | CO₂ | Extraction, réfrigération, procédés industriels |
| Hydrogène | H₂ | Stockage, distribution, mobilité |
| Réfrigération | Fluides frigorigènes | Vidange rapide d’un circuit |
| Gaz industriels | Azote, hélium, air haute pression | Purge d’enceinte, décompression de banc d’essai |
| Plongée technique | Air, nitrox, trimix | Remontée rapide, purge de bloc |
Le dioxyde de carbone est le plus redoutable des gaz courants : très soluble dans les élastomères, il en sature une grande quantité et provoque des dommages là où le méthane passerait sans dégât à pression identique.
Les référentiels de qualification
| Référentiel | Origine | Portée |
|---|---|---|
| NORSOK M-710 | Norvège, secteur pétrolier | Qualification des matériaux d’étanchéité non métalliques : RGD et vieillissement en milieu acide |
| ISO 23936-2 | International | Équivalent international pour les élastomères en production pétrolière et gazière |
| API 6A | États-Unis | Équipements de tête de puits, avec ses propres exigences |
Le protocole d’essai type de ces référentiels est instructif, parce qu’il donne la mesure de la sévérité attendue : environnement méthane et dioxyde de carbone, pression de l’ordre de 15 MPa, température de 100 °C, plusieurs cycles successifs de mise sous pression et de décompression, avec une exposition prolongée entre les cycles. Les échantillons sont ensuite coupés et notés selon l’étendue des fissures internes.
Ce qu’une qualification couvre exactement
Un mélange donné d’un fabricant donné, dans une plage de pression, de température et de section. Sortir de ces conditions annule la qualification. Demander « du FKM qualifié NORSOK » sans préciser les conditions n’a pas de sens : le document précise toujours son domaine de validité.
Les leviers de conception, du plus efficace au moins
| Levier | Effet | Coût |
|---|---|---|
| Ralentir la dépressurisation | Très élevé : laisse le gaz diffuser au lieu de nucléer | Souvent nul, une vanne et une consigne |
| Réduire la section du joint | Élevé : le trajet de diffusion est plus court | Une reprise de conception |
| Augmenter la dureté, 85 à 95 Shore | Élevé : la matière résiste mieux à la nucléation | Faible |
| Choisir un mélange qualifié | Élevé, mais indispensable en environnement sévère | Significatif |
| Réduire le volume libre de la gorge | Moyen : limite la détente | Une reprise de conception |
| Réduire la température de service | Moyen : moins de gaz dissous | Variable |
Le premier levier mérite d’être souligné parce qu’il est presque toujours négligé. La décompression explosive est un problème de vitesse, pas de pression : le même joint qui éclate lors d’une purge en dix secondes survit sans dommage à la même chute de pression étalée sur une heure. Une vanne de purge calibrée et une consigne d’exploitation coûtent infiniment moins cher qu’un changement de matière.
Temps de diffusion ∝ (section)²
Les matières employées
| Matière | Emploi typique | Remarque |
|---|---|---|
| FKM qualifié | Le plus répandu en service RGD | Bon compromis performance, coût et disponibilité |
| HNBR qualifié | Milieux acides, températures modérées | Meilleure tenue mécanique, plage thermique plus étroite |
| FEPM | Vapeur, amines, milieux basiques | Ne descend pas sous −5 °C |
| FFKM qualifié | Conditions extrêmes | Coût très élevé, délais longs |
Dans tous les cas, la dureté retenue est élevée — typiquement 85 à 95 Shore A — parce qu’une matière plus dense et plus réticulée résiste mieux à la formation de bulles.
À noter que le classement des matières pour la résistance à la décompression explosive ne suit pas le classement habituel des performances. Un perfluoroélastomère ordinaire, excellent partout ailleurs, n’est pas nécessairement bon en RGD : c’est la formulation et sa qualification qui décident, pas la famille.
Reconnaître une décompression explosive
- Cloques ou boursouflures en surface, parfois éclatées.
- À la coupe, des cavités internes et des fissures partant du cœur vers la surface, sans relation avec les zones de contact.
- Un joint qui paraît intact mais qui n’étanche plus, et dont la section a légèrement gonflé.
- Une défaillance survenue juste après une purge, un arrêt ou un essai de pression, alors que le fonctionnement en régime était normal.
Le dernier point est le plus discriminant : la décompression explosive ne se produit pas pendant le service, elle se produit à l’arrêt. Une défaillance qui apparaît systématiquement après une opération de dépressurisation, et jamais en régime établi, désigne ce mécanisme presque à coup sûr.
La démarche pratique
- 1
Identifiez le gaz et sa pression partielle
CO₂ et H₂S changent complètement le niveau d’exigence par rapport à un azote ou un air.
- 2
Mesurez ou estimez la vitesse de dépressurisation
En bars par minute. C’est le paramètre que vous pourrez le plus facilement modifier.
- 3
Voyez si vous pouvez la ralentir
Avant tout achat de matière qualifiée. C’est souvent gratuit et suffisant sur les installations de pression modérée.
- 4
Réduisez la section si la conception le permet
Le gain est quadratique : c’est le deuxième levier le plus rentable.
- 5
Spécifiez une matière qualifiée avec son domaine
Pression maximale, température maximale, section, gaz. Le certificat doit couvrir vos conditions, pas des conditions voisines.
Questions fréquentes
Qu’est-ce que la décompression explosive d’un joint torique ?
La formation de bulles à l’intérieur de l’élastomère lors d’une chute rapide de pression de gaz. Le gaz dissous dans la matière se détend plus vite qu’il ne peut diffuser vers l’extérieur : il forme des cavités internes qui fissurent le joint.
Quelles matières résistent à la décompression explosive ?
Des formulations spécifiques de fluoroélastomère, de nitrile hydrogéné, de FEPM et de perfluoroélastomère, qualifiées par essai. La famille ne suffit jamais : c’est le mélange précis qui est qualifié, avec sa dureté et sa plage d’emploi.
À partir de quelle pression le risque existe-t-il ?
Le risque devient significatif à partir de quelques dizaines de bars de gaz, et croît avec la pression, la température et la solubilité du gaz. Le dioxyde de carbone est le plus agressif à pression égale, devant le méthane.
Peut-on éviter le problème sans changer de matière ?
Souvent, oui : en ralentissant la dépressurisation. C’est la mesure la plus efficace et la moins coûteuse. Réduire la section du joint et augmenter sa dureté aident également.
Mis à jour le 28/08/2026. Valeurs indicatives : les essais restent à mener dans les conditions réelles d'emploi.
